製品構成に戻る

シリーズ

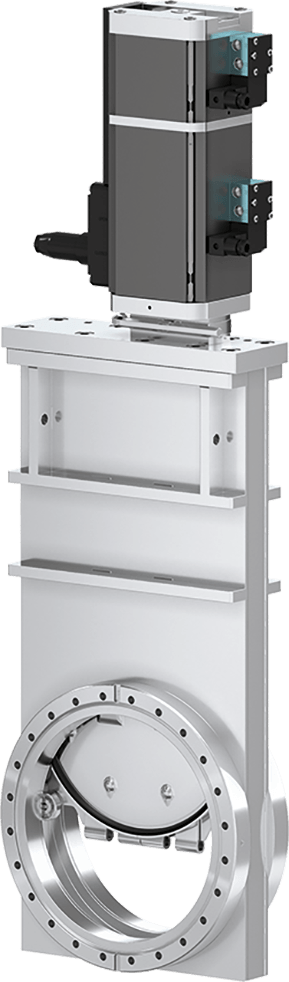

10.8 UHVゲートバルブ

  • 10.8 - 10846-TE48
  • 10.8 - UHVゲートバルブ
10.8 - 10846-TE48
10.8 - UHVゲートバルブ
サイズ参照

シリーズ

10.8 UHVゲートバルブ

品番
10846-TE48
1 × 10-10 mbar～1.2 bar (abs)

UHV隔離の標準バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 200 (8")
フランジ
ASA-LP
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式、3ポジションアクチュエータ付
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-10 mbar
最大圧力
1.6 bar (abs)
コンダクタンス
12200 ls⁻¹
ゲートにかけ得る差圧
≤ 1.6 bar
バルブを開けるときの差圧
≤ 0.03 bar
最大ソレノイド温度
≤ 50 °C
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
≤ 2.0 sec
重量
36 kg / 79.37 lbs
アクチュエータ最大温度
≤ 200 °C
バルブ本体最大温度
≤ 250 °C
製品のアドオン
バルブ
位置インジケータ
ゲート
温度管理
アクチュエータ

10.8 UHV Gate Valve 10846-TE48 Product Datasheet

PDF 81.72 KB

10.8 UHV Gate Valve 10846-TE48 2D Dimension Drawing

PDF 211.58 KB

10.8 UHV Gate Valve 10846-TE48 Manual

PDF 492.46 KB

10.8 UHV Gate Valve 10846-TE48 Manual

PDF 492.46 KB

108_UHV_Gate_Valve_10846_TE48_3D_CAD_File-900931.zip

ZIP 765.59 KB

スペアパーツ

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。

見積依頼
