10.8 UHVゲートバルブ

  • 10.8 - 10846-CE34
  • 10.8 - UHVゲートバルブ
10.8 - 10846-CE34
10.8 - UHVゲートバルブ
サイズ参照

シリーズ

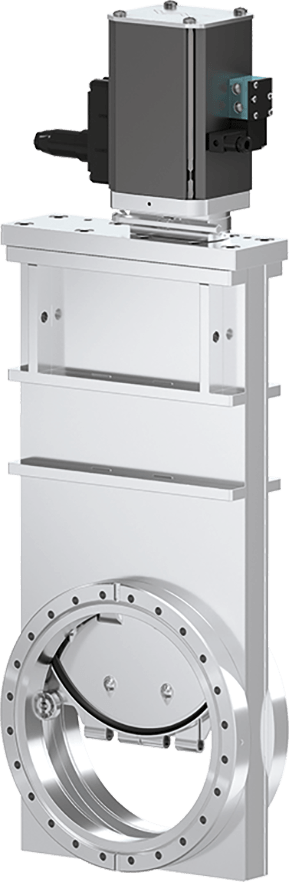

10.8 UHVゲートバルブ

品番
10846-CE34
1 × 10-10 mbar～1.2 bar (abs)

UHV隔離の標準バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 200 (8")
フランジ
CF-F (メートルネジ)
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式
位置表示信号
非搭載
ソレノイド
搭載
最小圧力
1 × 10-10 mbar
最大圧力
1.6 bar (abs)
コンダクタンス
12200 ls⁻¹
ゲートにかけ得る差圧
≤ 1.6 bar
バルブを開けるときの差圧
≤ 0.03 bar
最大ソレノイド温度
≤ 50 °C
シリンダー容量
0.25 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4 bar / 58 psi
閉 / 開時間
2 s
重量
29 kg / 64 lbs
アクチュエータ最大温度
≤ 200 °C
バルブ本体最大温度
≤ 250 °C
製品のアドオン
バルブ
位置インジケータ
ゲート
温度管理
アクチュエータ

108_UHV_Gate_Valve_10846_CE34_3D_CAD_File-898685.zip

ZIP 572.03 KB

10.8 UHV Gate Valve 10846-CE34 Product Datasheet

PDF 43.08 KB

10.8 UHV Gate Valve 10846-CE34 Manual

PDF 491.02 KB

10.8 UHV Gate Valve 10846-CE34 2D Dimension Drawing

PDF 242.70 KB
