10.8 UHVゲートバルブ

  • 10.8 - 10844-JE24
  • 10.8 - UHVゲートバルブ

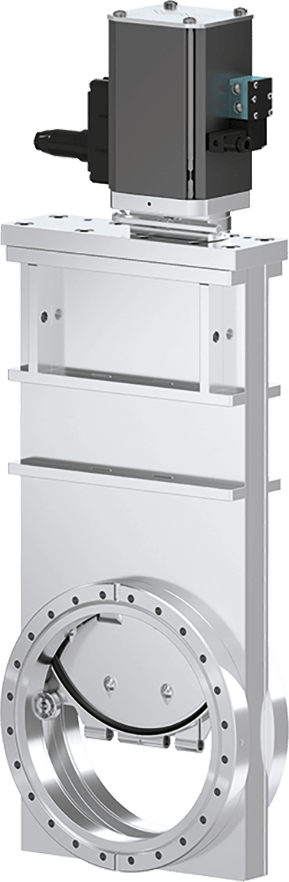

10.8 - 10844-JE24
10.8 - UHVゲートバルブ
サイズ参照

シリーズ

10.8 UHVゲートバルブ

品番
10844-JE24
1 × 10-10 mbar～1.2 bar (abs)

UHV隔離の標準バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 160 (6")
フランジ
JIS
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式
位置表示信号
搭載
ソレノイド
非搭載
最小圧力
1 × 10-10 mbar
最大圧力
1.6 bar (abs)
コンダクタンス
5880 ls⁻¹
ゲートにかけ得る差圧
≤ 1.6 bar
バルブを開けるときの差圧
≤ 0.03 bar
シリンダー容量
0.14 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
1.5 s
重量
20.6 kg / 45.41 lbs
アクチュエータ最大温度
≤ 200 °C
バルブ本体最大温度
≤ 250 °C
製品のアドオン
バルブ
位置インジケータ
ゲート
温度管理
アクチュエータ

10.8 UHV Gate Valve 10844-JE24 2D Dimension Drawing

PDF 182.32 KB

10.8 UHV Gate Valve 10844-JE24 Manual

PDF 729.59 KB

10.8 UHV Gate Valve 10844-JE24 Manual

PDF 729.59 KB

10.8 UHV Gate Valve 10844-JE24 Product Datasheet

PDF 138.04 KB

108_UHV_Gate_Valve_10844_JE24_3D_CAD_File-331404.zip

ZIP 278.07 KB
