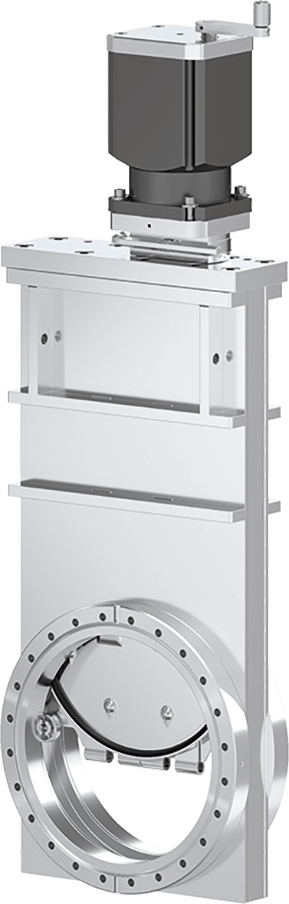

10.8 UHVゲートバルブ

  • 10.8 - 10836-PE01
  • 10.8 - UHVゲートバルブ
10.8 - 10836-PE01
10.8 - UHVゲートバルブ
サイズ参照

シリーズ

10.8 UHVゲートバルブ

品番
10836-PE01
1 × 10-10 mbar～1.2 bar (abs)

UHV隔離の標準バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 63 (2 ½")
フランジ
ISO-F
材料
ステンレス鋼
アクチュエータ
手動
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-10 mbar
最大圧力
1.6 bar (abs)
コンダクタンス
600 ls⁻¹
ゲートにかけ得る差圧
≤ 1.6 bar
バルブを開けるときの差圧
≤ 0.03 bar
重量
9 kg / 19.84 lbs
アクチュエータ最大温度
≤ 250 °C
バルブ本体最大温度
≤ 250 °C
製品のアドオン
バルブ
ゲート
温度管理
位置インジケータ
アクチュエータ

10.8 UHV Gate Valve 10836-PE01 2D Dimension Drawing

PDF 173.13 KB

10.8 UHV Gate Valve 10836-PE01 Manual

PDF 635.56 KB

108_UHV_Gate_Valve_10836_PE01_Manual-205843JD_r.pdf

PDF 635.56 KB

10.8 UHV Gate Valve 10836-PE01 Manual

PDF 635.56 KB

10.8 UHV Gate Valve 10836-PE01 Product Datasheet

PDF 85.15 KB

108_UHV_Gate_Valve_10836_PE01_3D_CAD_File-231220.zip

ZIP 270.63 KB
