77.3 - 77336-CE44

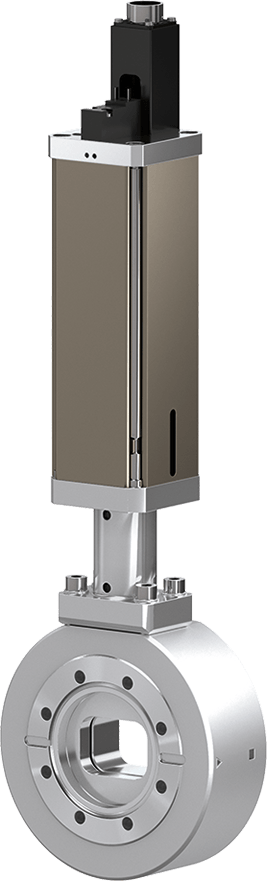

77.3 - UHV緊急遮断シャッターシステム
サイズ参照

シリーズ

77.3 UHV緊急遮断シャッターシステム

品番
77336-CE44
超高真空～1.2 bar (abs)

加速器とストレージリングを突然の大気侵入から保護（スロットシャッターバルブ設計）

  • 技術データ
  • ダウンロード
サイズ
DN 63 (2 ½")
フランジ
CF-F (メートルネジ)
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式、電磁リリース
位置表示信号
搭載
ソレノイド
搭載
最小圧力
XHV
最大圧力
5.0 bar (abs)
コンダクタンス
240 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 0.2 bar
シリンダー容量
0.1 l
圧縮空気の最大圧力
6 bar / 87 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
0.01 s / 9 s
重量
12 kg / 26.46 lbs
アクチュエータ最大温度
≤ 50 °C
バルブ本体最大温度
≤ 300°C
製品のアドオン
バルブ

77.3 UHV Fast Closing Shutter 77336-CE44 2D Dimension Drawing

PDF 256.76 KB

77.3 UHV Fast Closing Shutter 77336-CE44 Manual

PDF 671.68 KB

773_UHV_Fast_Closing_Shutter_77336_CE44_Manual-273365JC_r.pdf

PDF 671.68 KB

77.3 UHV Fast Closing Shutter 77336-CE44 Product Datasheet

PDF 67.24 KB

773_UHV_Fast_Closing_Shutter_77336_CE44_3D_CAD_File-522644.zip

ZIP 288.89 KB
