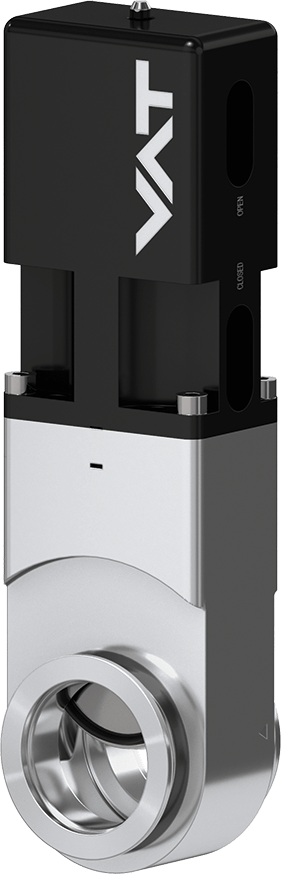

01.2 - ミニゲートバルブ - 01228-KA24

技術データ
ダウンロード

サイズ

DN 25 (1")

フランジ

ISO-KF

材料

アルミニウム

位置表示信号

搭載

ソレノイド

非搭載

最小圧力

1 × 10^-⁷ mbar

最大圧力

2.0 bar (abs)

コンダクタンス

34 ls⁻¹

ゲートにかけ得る差圧

≤ 2 bar

バルブを開けるときの差圧

≤ 0.03 bar

シリンダー容量

0.03 l

圧縮空気の最大圧力

7 bar / 102 psi

圧縮空気の最小圧力

4.5 bar / 65 psi

位置インジケーター最大温度

≤ 80 °C

閉 / 開時間

1 s

分離型アクチュエータ

空気圧アクチュエータ

重量

0.8 kg / 1.76 lbs

アクチュエータ最大温度

≤ 80 °C

バルブ本体最大温度

≤ 100 °C

製品のアドオン

バルブ

顧客固有フランジ

アクチュエータ

異なる仕様の電磁弁

01.2 Mini Gate Valve 01228-KA24 2D Dimension Drawing

01.2 Mini Gate Valve 01228-KA24 Manual

012_Mini_Gate_Valve_01228_KA24_Manual-237943JF_r.pdf

01.2 Mini Gate Valve 01228-KA24 Manual

01.2 Mini Gate Valve 01228-KA24 Product Datasheet

012_Mini_Gate_Valve_01228_KA24_3D_CAD_File-92562.zip

シールキット 01.2 DN25 ID: 92554-R1
