シリーズ

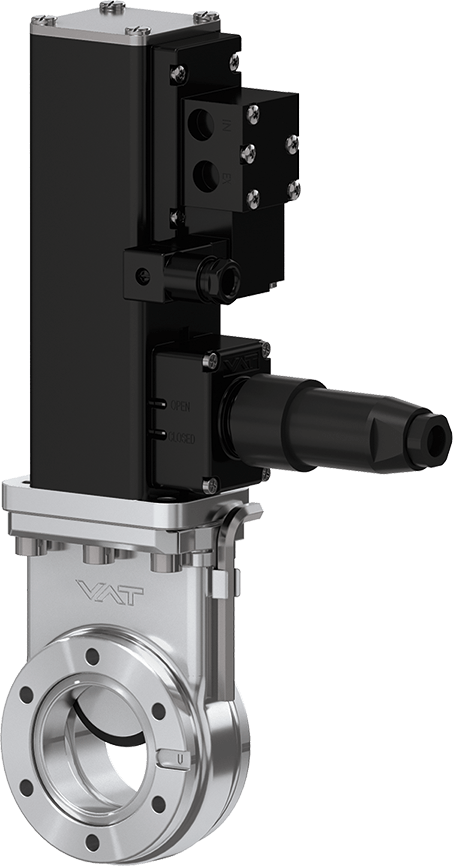

01.0 ミニ UHV ゲートバルブ

  • 01.0 - 01032-KE14
01.0 - 01032-KE14

シリーズ

01.0 ミニ UHV ゲートバルブ

品番
01032-KE14
1 × 10-10 mbar～2 bar (abs)

過酷な使用に耐える多用途バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 40 (1 ½")
フランジ
ISO-KF
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-10 mbar
最大圧力
2.0 bar (abs)
コンダクタンス
160 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 0.03 bar
シリンダー容量
0.06 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
5 bar / 73 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
0.7 s
重量
2.2 kg / 4.85 lbs
アクチュエータ最大温度
≤ 200 °C
バルブ本体最大温度
≤ 250 °C
製品のアドオン
バルブ
ゲート
アクチュエータ
位置インジケータ

01.0 Mini UHV Gate Valve 01032-KE14 2D Dimension Drawing

PDF 186.29 KB

010_Mini_UHV_Gate_Valve_01032_KE14_3D_CAD_File-315858_r.zip

ZIP 263.43 KB

01.0 Mini UHV Gate Valve 01032-KE14 Manual

PDF 590.80 KB

01.0 Mini UHV Gate Valve 01032-KE14 Product Datasheet

PDF 91.77 KB

スペアパーツ

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。

見積依頼
