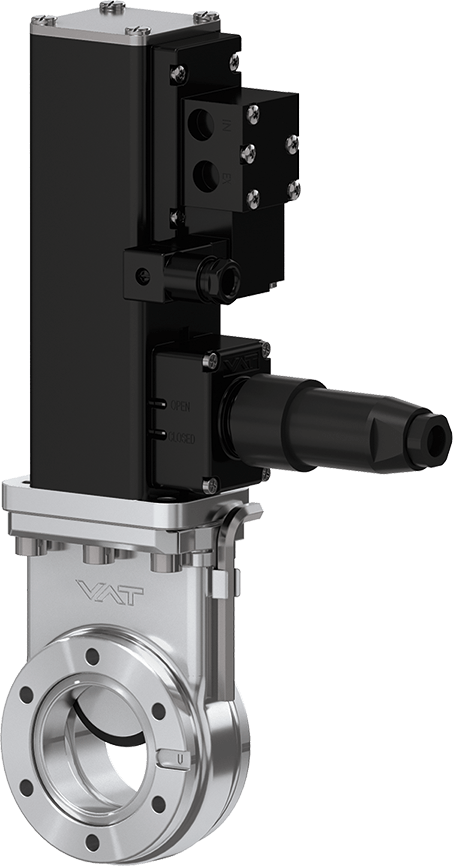

01.0 ミニ UHV ゲートバルブ

  • 01.0 - 01028-KE11
01.0 - 01028-KE11

シリーズ

01.0 ミニ UHV ゲートバルブ

品番
01028-KE11
1 × 10-10 mbar～2 bar (abs)

過酷な使用に耐える多用途バルブ

  • 技術データ
  • ダウンロード
サイズ
DN 25 (1")
フランジ
ISO-KF
材料
ステンレス鋼
アクチュエータ
圧空作動式、単動シリンダースプリングによる閉動作 (NC)
最小圧力
1 × 10-10 mbar
最大圧力
2.0 bar (abs)
コンダクタンス
38 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 0.03 bar
シリンダー容量
0.06 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
5 bar / 73 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
0.7 s
重量
4.2 kg / 9.26 lbs
アクチュエータ最大温度
≤ 200 °C
バルブ本体最大温度
≤ 200 °C
製品のアドオン
バルブ
ゲート
アクチュエータ
位置インジケータ

01.0 Mini UHV Gate Valve 01028-KE11 2D Dimension Drawing

PDF 165.99 KB

01.0 Mini UHV Gate Valve 01028-KE11 Manual

PDF 590.80 KB

01.0 Mini UHV Gate Valve 01028-KE11 Product Datasheet

PDF 90.93 KB

010_Mini_UHV_Gate_Valve_01028_KE11_3D_CAD_File-422194a.zip

ZIP 219.79 KB
