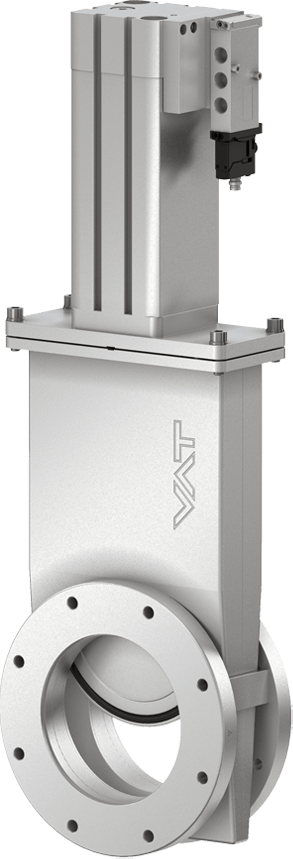

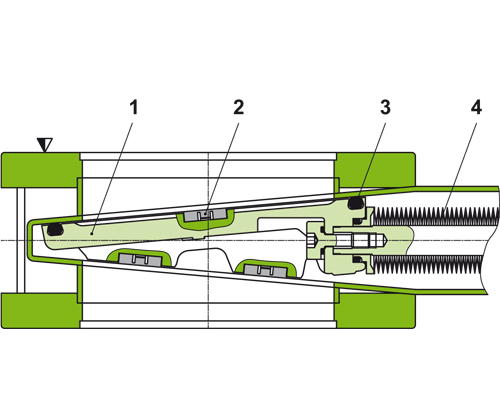

09.1 新設計WEDGE方式高真空ゲートバルブ

  • 09.1 - 09134-KE24
  • 09.1 - 新設計WEDGE方式高真空ゲートバルブ
09.1 - 09134-KE24
09.1 - 新設計WEDGE方式高真空ゲートバルブ
サイズ参照

シリーズ

09.1 新設計WEDGE方式高真空ゲートバルブ

品番
09134-KE24
1 × 10-8 mbar～1.2 bar (abs)

副生成物を多く含むガス流の隔離に適した柔軟なソリューション

  • 技術データ
  • ダウンロード
サイズ
DN 50 (2")
フランジ
ISO-KF
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式
位置表示信号
搭載
ソレノイド
非搭載
最小圧力
1 × 10-8 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
250 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 1 bar
シリンダー容量
0.17 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 70 °C
閉 / 開時間
0.3 s
重量
3.0 kg / 6.6 lbs
アクチュエータ最大温度
≤ 100 °C
バルブ本体最大温度
≤ 180 °C
製品のアドオン
バルブ
アクチュエータ
温度管理
ゲート

09.1 HV Gate Valve with Wedge Design 09134-KE24 Manual

PDF 600.90 KB

091_HV_Gate_Valve_with_Wedge_Design_09134_KE24_3D_CAD_File-709488.zip

ZIP 391.46 KB

09.1 HV Gate Valve with Wedge Design 09134-KE24 Product Datasheet

PDF 41.22 KB

09.1 HV Gate Valve with Wedge Design 09134-KE24 2D Dimension Drawing

PDF 419.28 KB
