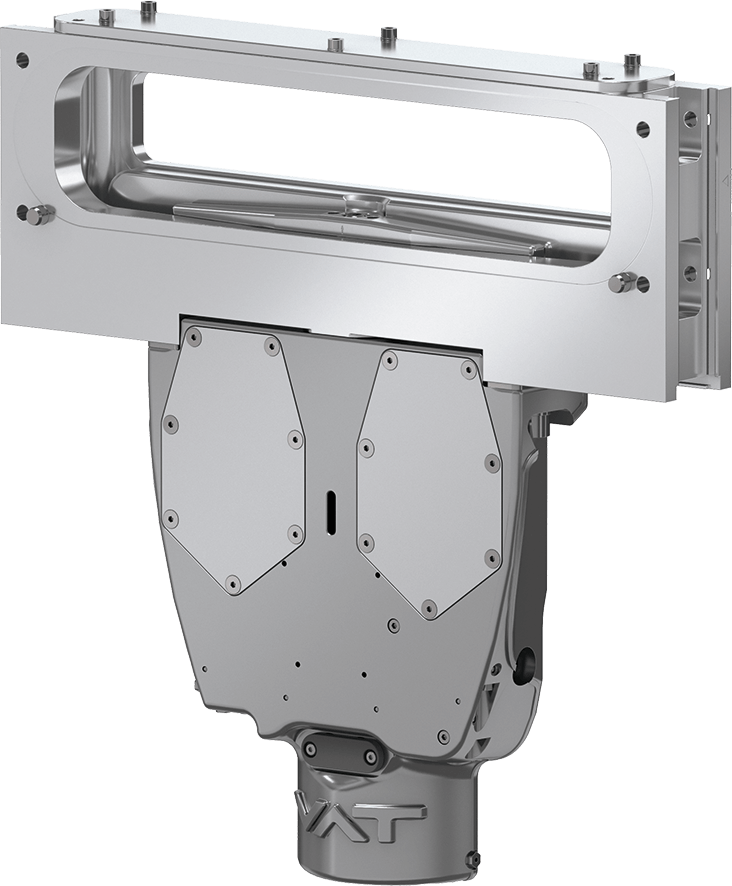

04.3 高真空角型ゲートバルブL-MOTION

  • 04.3 - 04312-AA24
04.3 - 04312-AA24

シリーズ

04.3 高真空角型ゲートバルブL-MOTION

品番
04312-AA24
1 × 10-6 mbar～1.1 bar (abs)

高速で高精度、腐食性の高いプロセスに最適

  • 技術データ
  • ダウンロード
サイズ
50 x 336 mm (1.97" x 13.2")
フランジ
特殊
材料
アルミニウム
アクチュエータ
圧空作動式、複動式
位置表示信号
搭載
ソレノイド
非搭載
最小圧力
1 × 10-9 mbar
最大圧力
1.1 bar (abs)
コンダクタンス
9 ls⁻¹
ゲートにかけ得る差圧
1.1 bar
バルブを開けるときの差圧
≤ 0.03 bar
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
≤ 1.0 sec
重量
14 kg / 31 lbs
アクチュエータ最大温度
≤ 80 °C
バルブ本体最大温度
≤ 120 °C
製品のアドオン
バルブ
ゲート
位置インジケータ
温度管理
アクチュエータ

04.3 HV Transfer Valve with L-MOTION 04312-AA24 Product Datasheet

PDF 85.08 KB

04.3 HV Transfer Valve with L-MOTION 04312-AA24 Manual

PDF 2.74 MB

04.3 HV Transfer Valve with L-MOTION 04312-AA24 2D Dimension Drawing

PDF 488.74 KB

043_HV_Transfer_Valve_with_L_MOTION_04312_AA24_3D_CAD_File-1010085.zip

ZIP 1.63 MB
