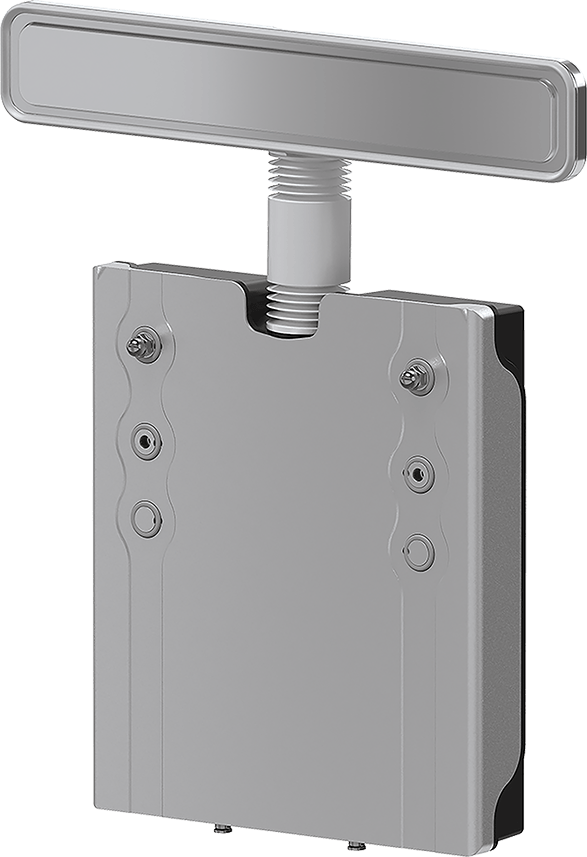

07.0 - 搬送用高真空ドア/インサートLINVAT - VAT Group - 07012-UA24 - VAT Group

技術データ
ダウンロード

サイズ

50 x 336 mm (1.97" x 13.2")

フランジ

ドア：取り付け面垂直

材料

ステンレス鋼

アクチュエータ

圧空作動式、複動式

位置表示信号

非搭載

ソレノイド

非搭載

最小圧力

1 × 10^-⁹ mbar

最大圧力

1.0 bar (abs)

ゲートにかけ得る差圧

≤ 1 bar

バルブを開けるときの差圧

≤ 30 mbar

加熱および冷却速度

≤ 40 °C h^-1

閉 / 開時間

≤ 1.0 sec

重量

6.35 kg / 14 lbs

アクチュエータ最大温度

≤ 80 °C

バルブ本体最大温度

≤ 120 °C

製品のアドオン

バルブ

他の材料

ドア

追加ポート

ゲート

Oリングシール

ニッケルめっきゲート

硬質アルマイド加工ゲート

07.0 HV Transfer Door Insert with LINVAT 07012-UA24 2D Dimension Drawing

07.0 HV Transfer Door Insert with LINVAT 07012-UA24 Manual

07.0 HV Transfer Door Insert with LINVAT 07012-UA24 Product Datasheet

070_HV_Transfer_Door_Insert_with_LINVAT_07012_UA24_3D_CAD_File-921101a.zip

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。
