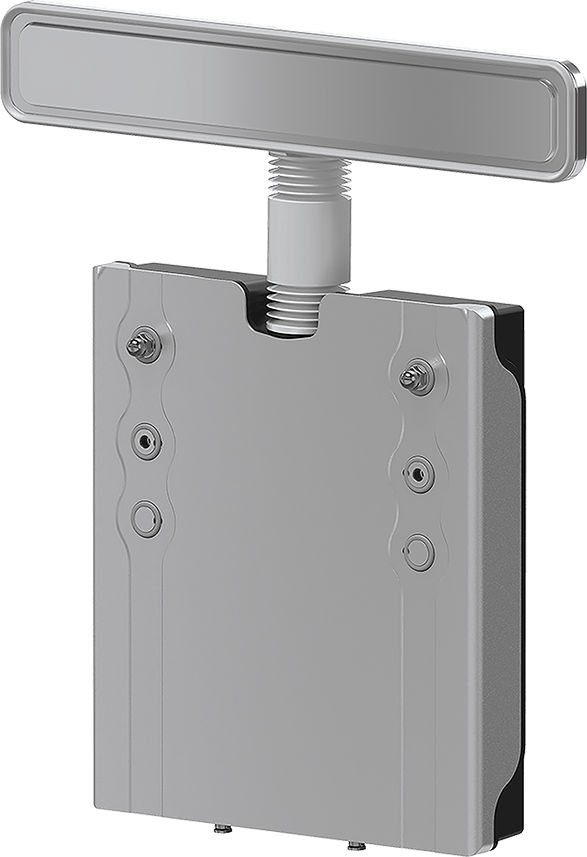

07.0 - 搬送用高真空ドア/インサートLINVAT - 07010-VA24

技術データ
ダウンロード

サイズ

46 x 236 mm (1,8" x 9,3")

フランジ

ドア：取り付け面垂直

材料

ステンレス鋼

アクチュエータ

圧空作動式、複動式

位置表示信号

非搭載

ソレノイド

非搭載

最小圧力

1 × 10^-⁹ mbar

最大圧力

1.0 bar (abs)

ゲートにかけ得る差圧

≤ 1 bar

バルブを開けるときの差圧

≤ 30 mbar

加熱および冷却速度

≤ 40 °C h^-1

閉 / 開時間

≤ 1.0 sec

重量

6.35 kg / 14 lbs

アクチュエータ最大温度

≤ 80 °C

バルブ本体最大温度

≤ 120 °C

製品のアドオン

バルブ

他の材料

ドア

追加ポート

ゲート

Oリングシール

ニッケルめっきゲート

硬質アルマイド加工ゲート

07.0 HV Transfer Door Insert with LINVAT 07010-VA24 Product Datasheet

07.0 HV Transfer Door Insert with LINVAT 07010-VA24 Manual

07.0 HV Transfer Door Insert with LINVAT 07010-VA24 2D Dimension Drawing

070_HV_Transfer_Door_Insert_with_LINVAT_07010_VA24_3D_CAD_File-1007544a.zip

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。
