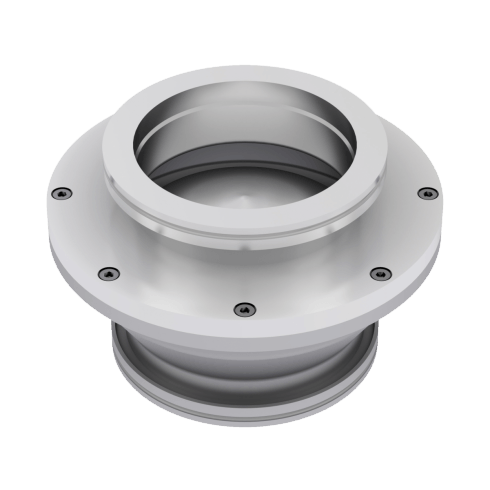

25.7 - 高真空クイックシャットオフバルブ - 25744-QE99

技術データ
ダウンロード

サイズ

DN 160 (6")

フランジ

ISO-K

材料

ステンレス鋼

コンダクタンス (層流)

20000 ls⁻¹

プレート移動時間

≤ 15 ms

ゲート位置でΔP

≥ 5 mbar

圧力範囲

真空～1.2 bar (abs)

加熱および冷却速度

≤ 50 °C h^-1

重量

6.3 kg / 13.9 lbs

バルブ本体最大温度

≤ 200 °C

257_HV_Quick_Shut_Off_Valve_25744_QE99_3D_CAD_File-1072023a.zip

25.7 HV Quick Shut-Off Valve 25744-QE99 2D Dimension Drawing

25.7 HV Quick Shut-Off Valve 25744-QE99 Product Datasheet

25.7 HV Quick Shut-Off Valve 25744-QE99 Manual

シールキット真空 25.7 DN160 ID: 1225405

プレート 25.7 DN160 ID: 1070363
