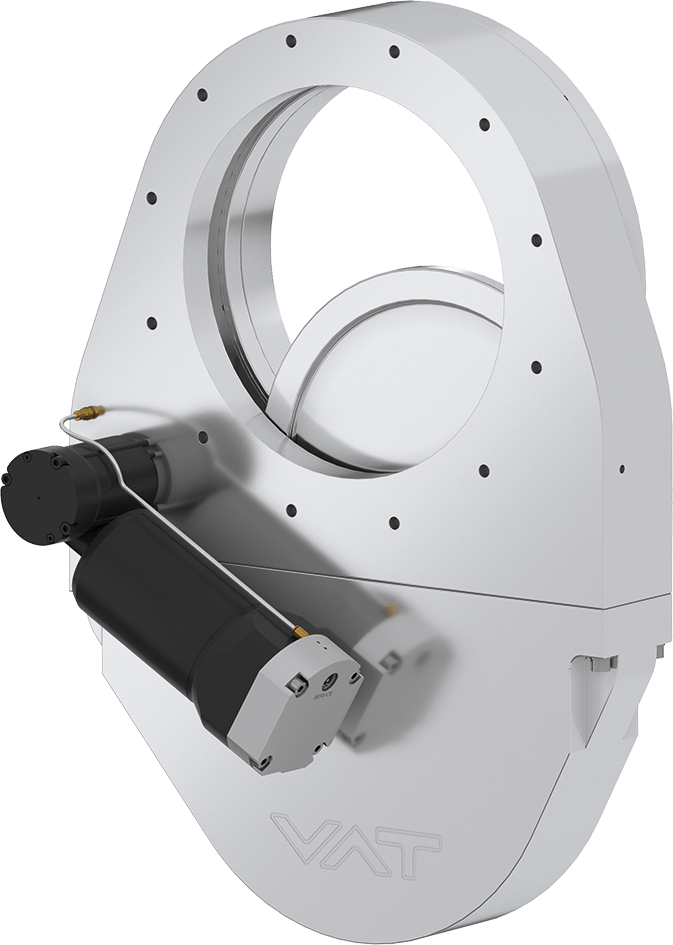

16.2 HV振子式遮断バルブ

  • 16.2 - 16250-JA41
  • 16.2 - HV振子式遮断バルブ
16.2 - 16250-JA41
16.2 - HV振子式遮断バルブ
サイズ参照

シリーズ

16.2 HV振子式遮断バルブ

品番
16250-JA41
1 × 10-8 mbar～1.2 bar (abs)

エバポレーターやスパッタリング用途でのポンプアイソレーションに最適

  • 技術データ
  • ダウンロード
サイズ
DN 320 (12")
フランジ
JIS
材料
アルミニウム
アクチュエータ
圧空作動式、単動シリンダースプリングによる閉動作 (NC)
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-8 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
32600 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 0.005 bar
最大ソレノイド温度
≤ 50 °C
シリンダー容量
0.55 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
5 bar / 73 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
5 s
重量
55 kg / 121.25 lbs
アクチュエータ最大温度
≤ 80 °C
バルブ本体最大温度
≤ 120 °C

16.2 HV Pendulum Isolation Valve 16250-JA41 2D Dimension Drawing

PDF 404.47 KB

16.2 HV Pendulum Isolation Valve 16250-JA41 Manual

PDF 476.02 KB

16.2 HV Pendulum Isolation Valve 16250-JA41 Manual

PDF 476.02 KB

16.2 HV Pendulum Isolation Valve 16250-JA41 Product Datasheet

PDF 138.37 KB

162_HV_Pendulum_Isolation_Valve_16250_JA41_3D_CAD_File-332525.zip

ZIP 1.54 MB
