16.2 HV振子式遮断バルブ

  • 16.2 - 16246-PA28
  • 16.2 - HV振子式遮断バルブ
16.2 - 16246-PA28
16.2 - HV振子式遮断バルブ
サイズ参照

シリーズ

16.2 HV振子式遮断バルブ

品番

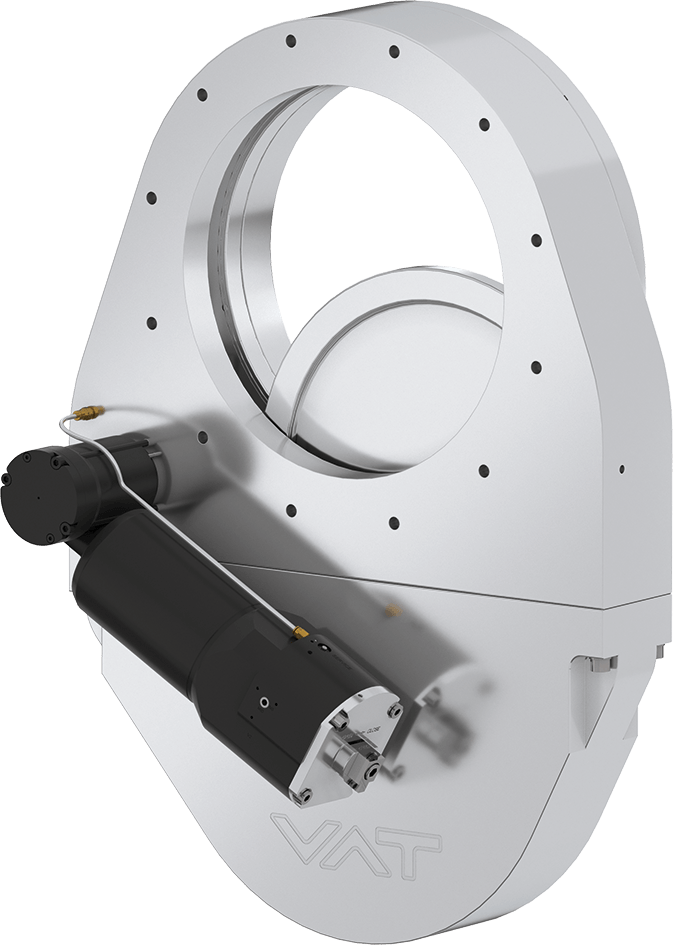

16246-PA28
1 × 10-8 mbar～1.2 bar (abs)

エバポレーターやスパッタリング用途でのポンプアイソレーションに最適

  • 技術データ
  • ダウンロード
サイズ
DN 200 (8")
フランジ
ISO-F
材料
アルミニウム
アクチュエータ
３ポジション空気圧シリンダースプリングによる閉動作 (NC)
位置表示信号
搭載
ソレノイド
非搭載
最小圧力
1 × 10-8 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
11000 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 0.01 bar
コンダクタンス使用不可
15
最大ソレノイド温度
≤ 50 °C
シリンダー容量
0.4 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
5 bar / 73 psi
位置インジケーター最大温度
≤ 80 °C
重量
23 kg / 50.71 lbs
アクチュエータ最大温度
≤ 80 °C
バルブ本体最大温度
≤ 120 °C

16.2 HV Pendulum Isolation Valve 16246-PA28 2D Dimension Drawing

PDF 482.67 KB

16.2 HV Pendulum Isolation Valve 16246-PA28 Manual

PDF 476.02 KB

16.2 HV Pendulum Isolation Valve 16246-PA28 Manual

PDF 476.02 KB

16.2 HV Pendulum Isolation Valve 16246-PA28 Product Datasheet

PDF 139.21 KB

162_HV_Pendulum_Isolation_Valve_16246_PA28_3D_CAD_File-250579C.zip

ZIP 1.68 MB

スペアパーツ

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。
