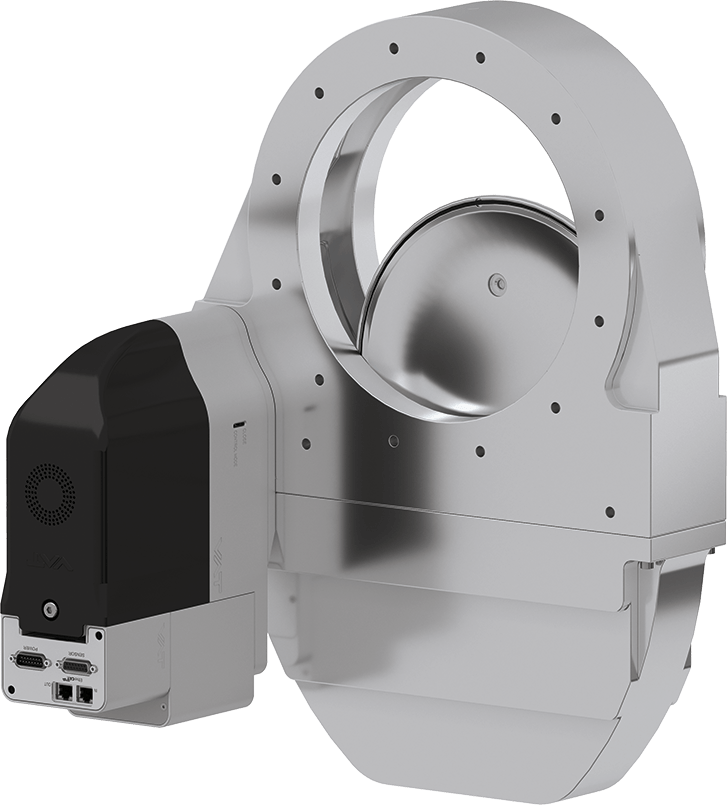

65.5 HV振子式コントロールバルブ

  • 65.5 - 65548-PACQ-CHO1
  • 65.5 - HV振子式コントロールバルブ
65.5 - 65548-PACQ-CHO1
65.5 - HV振子式コントロールバルブ
サイズ参照

シリーズ

65.5 HV振子式コントロールバルブ

品番
65548-PACQ-CHO1

高いプロセス圧力と小流量の腐食性エッチング用途に最適

  • 技術データ
  • ダウンロード
サイズ
DN 250 (10")
フランジ
ISO-F
材料
アルミニウム
アクチュエータ
ステッピングモーター
コントローラー構成
SPSおよびPFO
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-8 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
22000 ls⁻¹
ゲートにかけ得る差圧
≤ 1 bar
バルブを開けるときの差圧
≤ 1 bar
Controller interface + sensors
Logic (A/D) / センサー 2つ
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4 bar / 58 psi
閉 / 開時間
1 s
重量
36 kg / 79.37 lbs
バルブ本体最大温度
≤ 120 °C
製品のアドオン
バルブ
コントローラ・インターフェース
ゲート
温度管理

65.5 HV Pendulum Control Valve 65548-PACQ-CHO1 Product Datasheet

PDF 135.86 KB

65.5 HV Pendulum Control Valve 65548-PACQ-CHO1 Manual

PDF 3.00 MB

65.5 HV Pendulum Control Valve 65548-PACQ-CHO1 2D Dimension Drawing

PDF 902.07 KB
