29.1 ソフト排気用HVインラインバルブ

  • 29.1 - 29132-KE11
29.1 - 29132-KE11

シリーズ

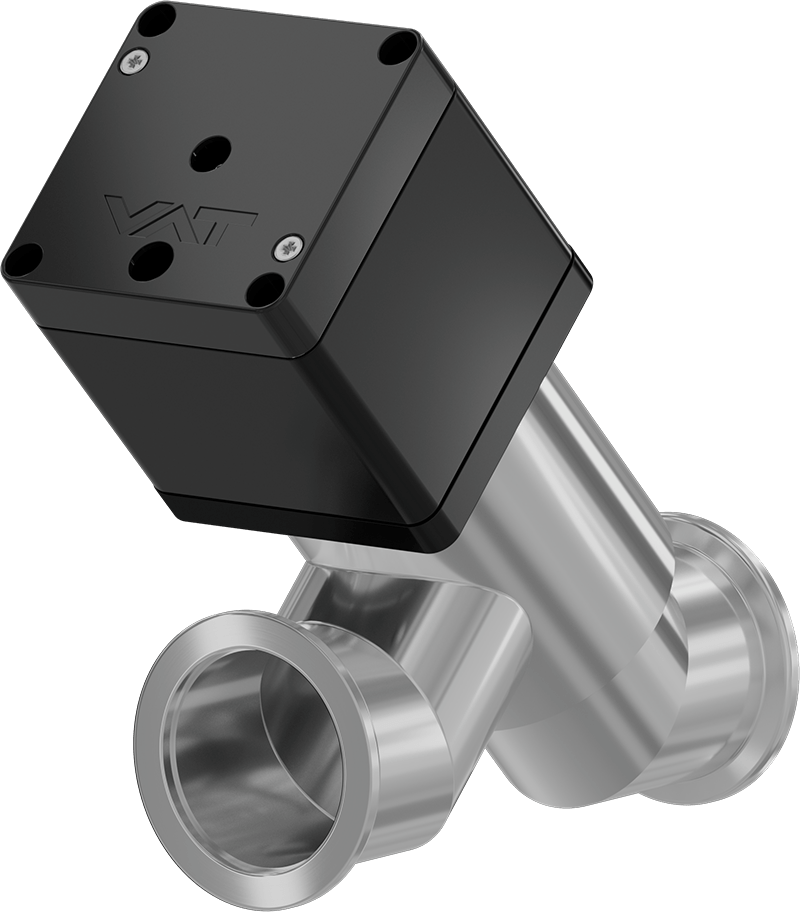

29.1 ソフト排気用HVインラインバルブ

品番
29132-KE11
1 × 10-8 mbar～1.2 bar (abs)

初期排気、ベント時の振動抑制

  • 技術データ
  • ダウンロード
サイズ
DN 40 (1 ½")
フランジ
ISO-KF
材料
ステンレス鋼
アクチュエータ
圧空作動式、単動シリンダースプリングによる閉動作 (NC)
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-8 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
45 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 1 bar
閉時間
≤ 0.55 s
シリンダー容量
0.047 l
圧縮空気の最大圧力
8 bar / 116 psi
圧縮空気の最小圧力
4 bar / 58 psi
重量
1.45 kg / 3.2 lbs
アクチュエータ最大温度
≤ 120 °C
バルブ本体最大温度
≤ 150 °C
製品のアドオン
バルブ
アクチュエータ
位置インジケータ
ゲート

29.1 HV Inline Valve with Soft-Pump Function 29132-KE11 Product Datasheet

PDF 28.75 KB

29.1 HV Inline Valve with Soft-Pump Function 29132-KE11 Manual

PDF 814.33 KB

29.1 HV Inline Valve with Soft-Pump Function 29132-KE11 2D Dimension Drawing

PDF 205.40 KB

291_HV_Inline_Valve_with_Soft_Pump_Function_29132_KE11_3D_CAD_File-315700a.zip

ZIP 172.45 KB
