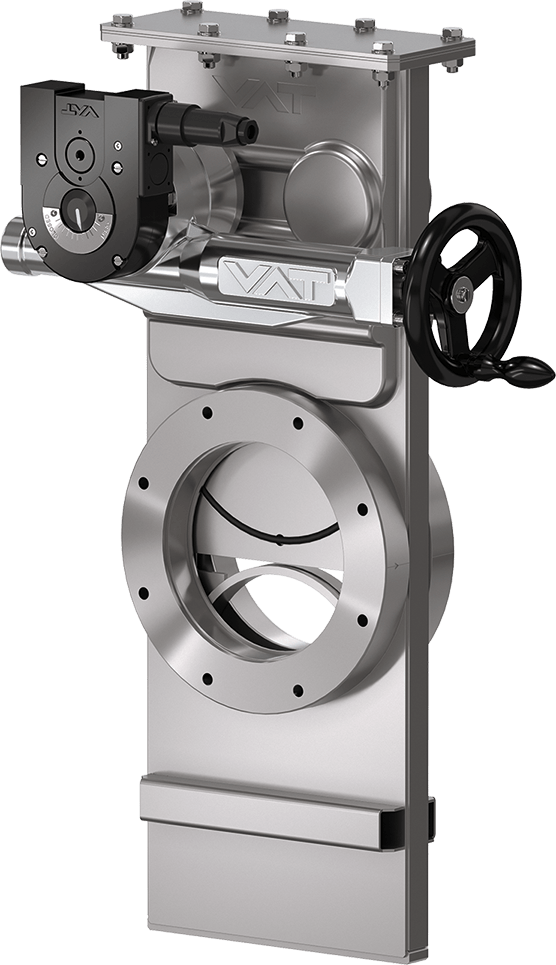

17.2 保護リング付き高真空ゲートバルブ

  • 17.2 - 17236-JE01
  • 17.2 - 保護リング付き高真空ゲートバルブ
17.2 - 17236-JE01
17.2 - 保護リング付き高真空ゲートバルブ
サイズ参照

シリーズ

17.2 保護リング付き高真空ゲートバルブ

品番
17236-JE01
1 × 10-8 mbar～2 bar (abs)

過酷な環境でも高い信頼性

  • 技術データ
  • ダウンロード
サイズ
DN 63 (2 ½")
フランジ
JIS
材料
ステンレス鋼
アクチュエータ
手動
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-8 mbar
最大圧力
2.0 bar (abs)
コンダクタンス
440 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 30 mbar
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4 bar / 58 psi
重量
Missing
アクチュエータ最大温度
≤ 80 °C
バルブ本体最大温度
≤ 150 °C
製品のアドオン
バルブ
アクチュエータ
温度管理
位置インジケータ

17.2 HV Gate Valve with Protective Ring 17236-JE01 Manual

PDF 785.97 KB

17.2 HV Gate Valve with Protective Ring 17236-JE01 2D Dimension Drawing

PDF 100.71 KB

スペアパーツ

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。

見積依頼
