14.0 高真空ゲートバルブ

  • 14.0 - 14040-UE44
  • 14.0 - 高真空ゲートバルブ
14.0 - 14040-UE44
14.0 - 高真空ゲートバルブ
サイズ参照

シリーズ

14.0 高真空ゲートバルブ

品番

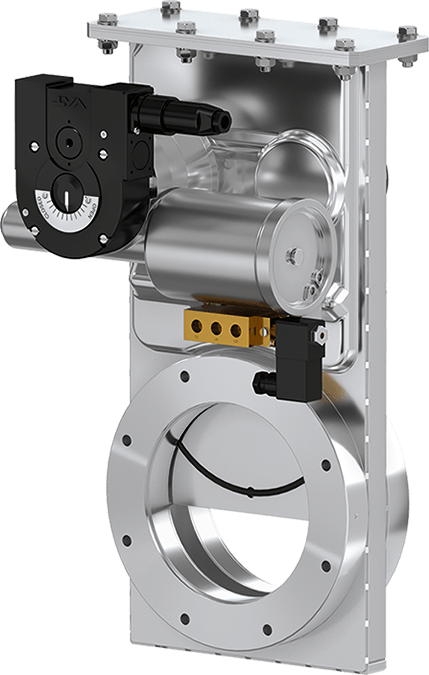

14040-UE44

標準的な高サイクル真空隔離用

  • 技術データ
  • ダウンロード
サイズ
DN 100 (4")
フランジ
CF-F (UNFネジ)
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-8 mbar
最大圧力
2.0 bar (abs)
コンダクタンス
1700 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 0.03 bar
シリンダー容量
0.13 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
1.5 s
重量
15 kg / 33.07 lbs
アクチュエータ最大温度
≤ 50 °C
バルブ本体最大温度
≤ 150 °C
製品のアドオン
バルブ
位置インジケータ
温度管理
ゲート
アクチュエータ

14.0 HV Gate Valve 14040-UE44 2D Dimension Drawing

PDF 101.27 KB

140_HV_Gate_Valve_14040_UE44_Manual-205850JG_r.pdf

PDF 1.50 MB

14.0 HV Gate Valve 14040-UE44 Manual

PDF 1.50 MB

14.0 HV Gate Valve 14040-UE44 Manual

PDF 1.50 MB

140_HV_Gate_Valve_14040_UE44_3D_CAD_File-236555A.zip

ZIP 1.42 MB
