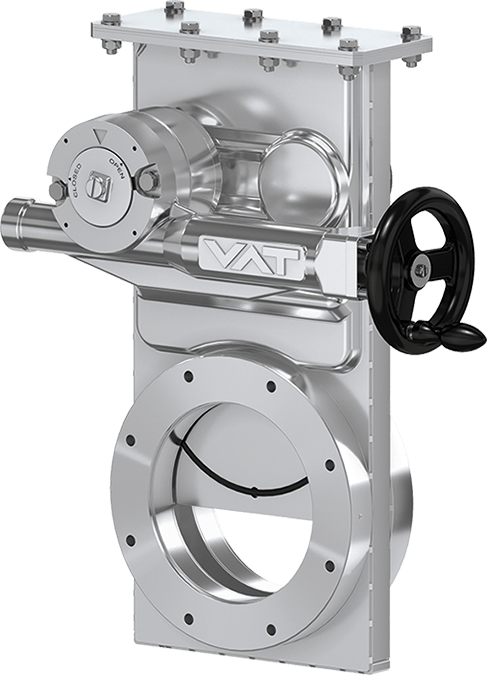

14.0 高真空ゲートバルブ

  • 14.0 - 14036-CE01
  • 14.0 - 高真空ゲートバルブ
14.0 - 14036-CE01
14.0 - 高真空ゲートバルブ
サイズ参照

シリーズ

14.0 高真空ゲートバルブ

品番
14036-CE01

標準的な高サイクル真空隔離用

  • 技術データ
  • ダウンロード
サイズ
DN 63 (2 ½")
フランジ
CF-F (メートルネジ)
材料
ステンレス鋼
アクチュエータ
手動
位置表示信号
非搭載
ソレノイド
非搭載
最小圧力
1 × 10-8 mbar
最大圧力
2.0 bar (abs)
コンダクタンス
440 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 0.03 bar
重量
10 kg / 22.05 lbs
アクチュエータ最大温度
≤ 80 °C
バルブ本体最大温度
≤ 150 °C
製品のアドオン
バルブ
ゲート
アクチュエータ
温度管理
位置インジケータ

14.0 HV Gate Valve 14036-CE01 2D Dimension Drawing

PDF 312.88 KB

140_HV_Gate_Valve_14036_CE01_Manual-207935JF_r.pdf

PDF 1.41 MB

14.0 HV Gate Valve 14036-CE01 Manual

PDF 1.41 MB

14.0 HV Gate Valve 14036-CE01 Manual

PDF 1.41 MB

140_HV_Gate_Valve_14036_CE01_3D_CAD_File-230356.zip

ZIP 1.13 MB
