製品構成に戻る

シリーズ

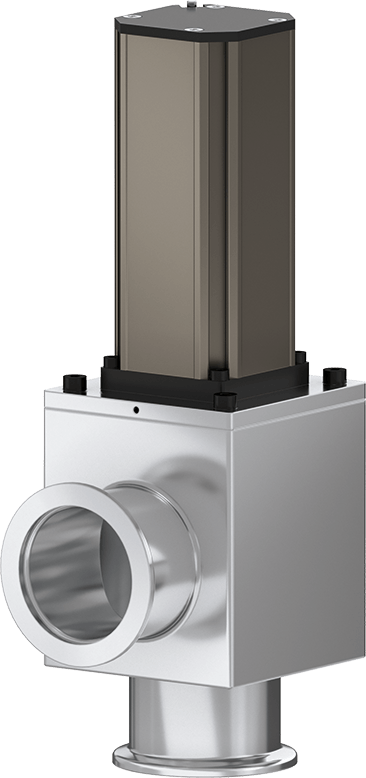

25.0 HVシリンダーバルブ（アングルバージョン)

  • 25.0 - 25024-KA24
  • 25.0 - HVシリンダーバルブ（アングルバージョン)
25.0 - 25024-KA24
25.0 - HVシリンダーバルブ（アングルバージョン)
サイズ参照

シリーズ

25.0 HVシリンダーバルブ（アングルバージョン)

品番
25024-KA24
1 × 10-8 mbar～3 bar (abs)

過酷なプロセス環境のための最大コンダクタンス

  • 技術データ
  • ダウンロード
サイズ
DN 16 (⅝")
フランジ
ISO-KF
材料
アルミニウム
アクチュエータ
圧空作動式、複動式
位置表示信号
搭載
ソレノイド
非搭載
最小圧力
1 × 10-8 mbar
最大圧力
3.0 bar (abs)
コンダクタンス
5 ls⁻¹
ゲートにかけ得る差圧
≤ 3 bar
バルブを開けるときの差圧
≤ 1.2 bar
シリンダー容量
0.032 l
圧縮空気の最大圧力
8 bar / 116 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
0.6 s
重量
1.4 kg / 3.09 lbs
アクチュエータ最大温度
≤ 120 °C
バルブ本体最大温度
≤ 120 °C
製品のアドオン
バルブ
アクチュエータ
ゲート
温度管理

25.0 HV Cylinder Valve (Angle Version) 25024-KA24 Product Datasheet

PDF 120.67 KB

25.0 HV Cylinder Valve (Angle Version) 25024-KA24 Manual

PDF 521.98 KB

25.0 HV Cylinder Valve (Angle Version) 25024-KA24 2D Dimension Drawing

PDF 132.59 KB

250_HV_Cylinder_Valve_Angle_Version_25024_KA24_3D_CAD_File-487343.zip

ZIP 198.30 KB

スペアパーツ

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。

見積依頼
