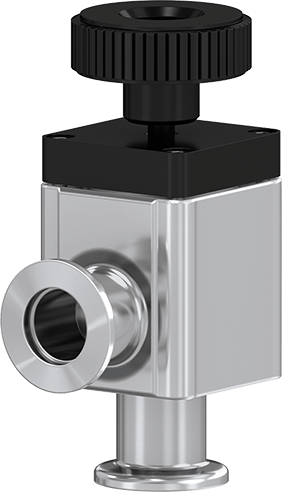

26.4 - 高真空アングルバルブ - VAT Group - 26444-QE01 - VAT Group

技術データ
ダウンロード

サイズ

DN 160 (6")

フランジ

ISO-K

材料

アルミニウム

アクチュエータ

手動

位置表示信号

非搭載

ソレノイド

非搭載

最小圧力

1 × 10^-⁸ mbar

最大圧力

2.0 bar (abs)

コンダクタンス

1000 ls⁻¹

ゲートにかけ得る差圧

≤ 2 bar

バルブを開けるときの差圧

≤ 1 bar

重量

10 kg / 22.05 lbs

アクチュエータ最大温度

≤ 80 °C

バルブ本体最大温度

≤ 150 °C

製品のアドオン

バルブ

顧客固有フランジ

アクチュエータ

異なる仕様の電磁弁

ワンタッチ式空気圧フィッティング

位置インジケーターと電磁弁の共通コネクタ

位置インジケータ

高温位置インジケーター

ゲート

他のシール材料

26.4 HV Angle Valve 26444-QE01 Product Datasheet

26.4 HV Angle Valve 26444-QE01 Manual

26.4 HV Angle Valve 26444-QE01 2D Dimension Drawing

264_HV_Angle_Valve_26444_QE01_3D_CAD_File-713971-0.zip

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。
