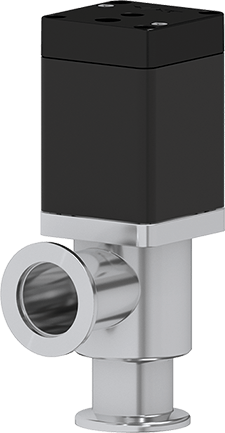

29.0 - 29028-KE41
29.0 - ソフト排気用HVアングルバルブ
サイズ参照

シリーズ

29.0 ソフト排気用HVアングルバルブ

品番
29028-KE41
1 × 10-8 mbar～1.2 bar (abs)

初期排気、ベント時の振動抑制（DN 25～80）

  • 技術データ
  • ダウンロード
サイズ
DN 25 (1")
フランジ
ISO-KF
材料
ステンレス鋼
アクチュエータ
圧空作動式、単動シリンダースプリングによる閉動作 (NC)
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-8 mbar
最大圧力
1.2 bar (abs)
コンダクタンス
14 ls⁻¹
ゲートにかけ得る差圧
≤ 1.2 bar
バルブを開けるときの差圧
≤ 1 bar
最大ソレノイド温度
≤ 80 °C
シリンダー容量
0.011 l
圧縮空気の最大圧力
7 bar / 102 psi
圧縮空気の最小圧力
4.5 bar / 65 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
0.20 s
重量
0.9 kg / 1.98 lbs
アクチュエータ最大温度
≤ 120 °C
バルブ本体最大温度
≤ 150 °C
製品のアドオン
バルブ
アクチュエータ
位置インジケータ
ゲート

29.0 HV Angle Valve with Soft-Pump Function 29028-KE41 2D Dimension Drawing

PDF 198.24 KB

29.0 HV Angle Valve with Soft-Pump Function 29028-KE41 Manual

PDF 814.03 KB

29.0 HV Angle Valve with Soft-Pump Function 29028-KE41 Manual

PDF 814.03 KB

290_HV_Angle_Valve_with_Soft_Pump_Function_29028_KE41_Manual-257676JD_r.pdf

PDF 814.03 KB

29.0 HV Angle Valve with Soft-Pump Function 29028-KE41 Product Datasheet

PDF 136.31 KB

290_HV_Angle_Valve_with_Soft_Pump_Function_29028_KE41_3D_CAD_File-316625.zip

ZIP 416.43 KB
