48.2 極高真空オールメタルゲー トバルブ

  • 48.2 - 48236-CE05
  • 48.2 - 極高真空オールメタルゲー トバルブ
48.2 - 48236-CE05

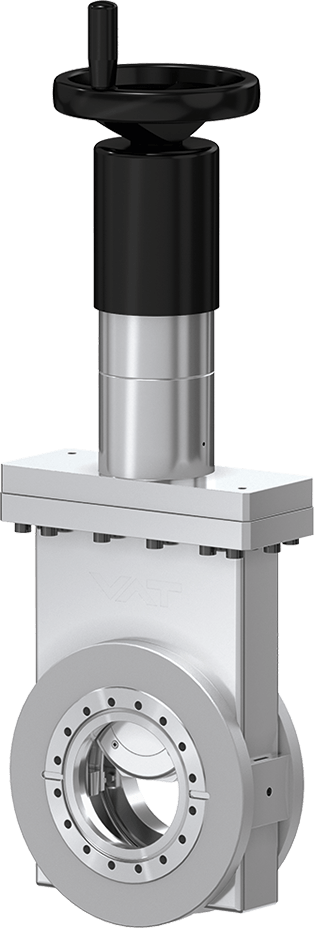

48.2 - 極高真空オールメタルゲー トバルブ
サイズ参照

シリーズ

48.2 極高真空オールメタルゲー トバルブ

品番
48236-CE05
極高真空～2 bar (abs)

高温用

  • 技術データ
  • ダウンロード
サイズ
DN 63 (2 ½")
フランジ
CF-F (メートルネジ)
材料
ステンレス鋼
アクチュエータ
手動
位置表示信号
機械的な目視位置表示付き、200° C
ソレノイド
非搭載
最小圧力
XHV
最大圧力
2.0 bar (abs)
コンダクタンス
400 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 0.5 bar
位置インジケーター最大温度
≤ 200 °C
重量
16 kg / 35.27 lbs
アクチュエータ最大温度
≤ 200 °C
バルブ本体最大温度
≤ 300°C
製品のアドオン
バルブ
位置インジケータ
アクチュエータ

48.2 XHV All-Metal Gate Valve 48236-CE05 2D Dimension Drawing

PDF 245.76 KB

48.2 XHV All-Metal Gate Valve 48236-CE05 Manual

PDF 680.62 KB

482_XHV_All_Metal_Gate_Valve_48236_CE05_Manual-210826JD_r.pdf

PDF 680.62 KB

482_XHV_All_Metal_Gate_Valve_48236_CE05_3D_CAD_File-318285.zip

ZIP 370.68 KB

48.2 XHV All-Metal Gate Valve 48236-CE05 Product Datasheet

PDF 69.74 KB

スペアパーツ

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。
