48.1 極高真空オールメタルゲー トバルブ

  • 48.1 - 48132-CE08
  • 48.1 - 極高真空オールメタルゲー トバルブ
48.1 - 48132-CE08
48.1 - 極高真空オールメタルゲー トバルブ
サイズ参照

シリーズ

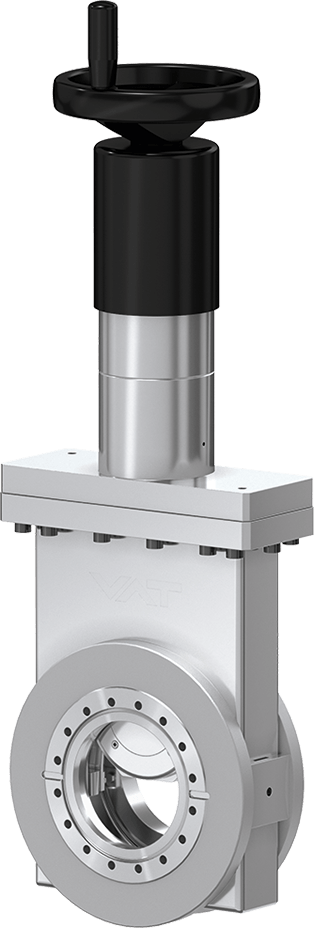

48.1 極高真空オールメタルゲー トバルブ

品番
48132-CE08
極高真空～2 bar (abs)

高温用

  • 技術データ
  • ダウンロード
サイズ
DN 40 (1 ½")
フランジ
CF-F (メートルネジ)
材料
ステンレス鋼
アクチュエータ
手動
位置表示信号
機械的な目視位置表示付き、80° C
ソレノイド
非搭載
最小圧力
XHV
最大圧力
2.0 bar (abs)
コンダクタンス
100 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 1 bar
位置インジケーター最大温度
≤ 80 °C (オプション: 200 °C)
重量
5.5 kg / 12.13 lbs
アクチュエータ最大温度
≤ 140 °C
バルブ本体最大温度
≤ 300°C
製品のアドオン
バルブ
位置インジケータ
アクチュエータ

48.1 XHV All-Metal Gate Valve 48132-CE08 2D Dimension Drawing

PDF 251.32 KB

48.1 XHV All-Metal Gate Valve 48132-CE08 Manual

PDF 1.68 MB

481_XHV_All_Metal_Gate_Valve_48132_CE08_Manual-600230JA_r.pdf

PDF 1.68 MB

48.1 XHV All-Metal Gate Valve 48132-CE08 Product Datasheet

PDF 191.79 KB

481_XHV_All_Metal_Gate_Valve_48132_CE08_3D_CAD_File-204124.zip

ZIP 437.05 KB

スペアパーツ

次ページの選择プロセスの最後に、スペアパーツの必要性を指定してください。
