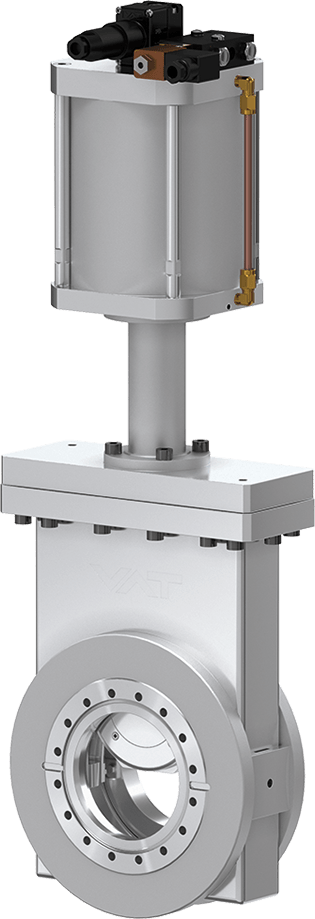

48.1 極高真空オールメタルゲー トバルブ

  • 48.1 - 48124-CE44
  • 48.1 - 極高真空オールメタルゲー トバルブ
48.1 - 48124-CE44
48.1 - 極高真空オールメタルゲー トバルブ
サイズ参照

シリーズ

48.1 極高真空オールメタルゲー トバルブ

品番
48124-CE44
極高真空～2 bar (abs)

高温用

  • 技術データ
  • ダウンロード
サイズ
DN 16 (⅝")
フランジ
CF-F (メートルネジ)
材料
ステンレス鋼
アクチュエータ
圧空作動式、複動式
位置表示信号
機械的な目視位置表示付き、80° C
ソレノイド
搭載
最小圧力
XHV
最大圧力
2.0 bar (abs)
コンダクタンス
10 ls⁻¹
ゲートにかけ得る差圧
≤ 2 bar
バルブを開けるときの差圧
≤ 1 bar
シリンダー容量
0.1 l
圧縮空気の最大圧力
8 bar / 116 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 80 °C (オプション: 200 °C)
閉 / 開時間
1 s
重量
3.8 kg / 8.38 lbs
アクチュエータ最大温度
≤ 200 °C
バルブ本体最大温度
≤ 300°C
製品のアドオン
バルブ
位置インジケータ
アクチュエータ

48.1 XHV All-Metal Gate Valve 48124-CE44 Manual

PDF 450.60 KB

481_XHV_All_Metal_Gate_Valve_48124_CE44_Manual-288914JE_r.pdf

PDF 450.60 KB

48.1 XHV All-Metal Gate Valve 48124-CE44 Product Datasheet

PDF 65.73 KB

481_XHV_All_Metal_Gate_Valve_48124_CE44_3D_CAD_File-98721.zip

ZIP 603.75 KB

48.1 XHV All-Metal Gate Valve 48124-CE44 2D Dimension Drawing

PDF 258.46 KB
