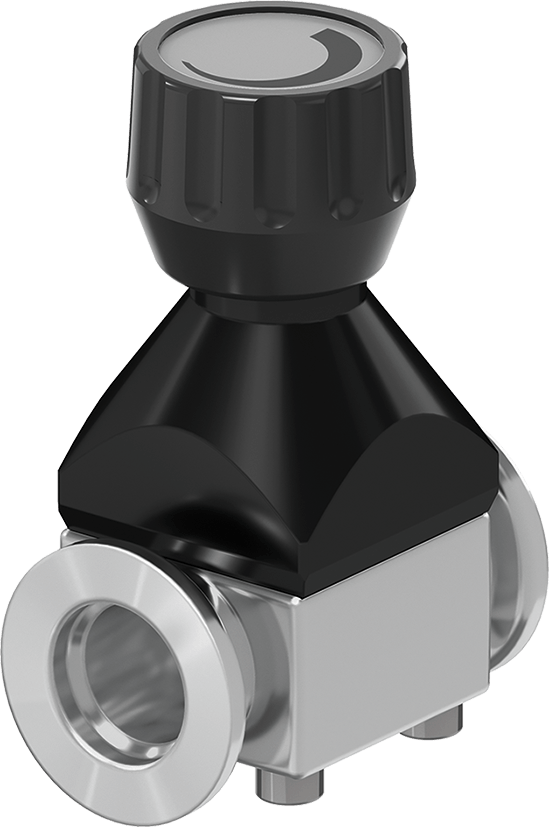

22.0 - ダイヤフラムバルブ - 22024-KA01

技術データ
ダウンロード

サイズ

DN 16 (⅝")

フランジ

ISO-KF

材料

アルミニウム

アクチュエータ

手動

位置表示信号

非搭載

ソレノイド

非搭載

最小圧力

1 × 10^-⁷ mbar

最大圧力

5.0 bar (abs)

コンダクタンス

2 ls⁻¹

ゲートにかけ得る差圧

≤ 5 bar

バルブを開けるときの差圧

≤ 5 bar

重量

0.16 kg / 0.35 lbs

アクチュエータ最大温度

≤ 50 °C

バルブ本体最大温度

≤ 100 °C

製品のアドオン

バルブ

顧客固有フランジ

位置インジケータ

高温位置インジケーター

アクチュエータ

ワンタッチ式空気圧フィッティング

位置インジケーターと電磁弁の共通コネクタ

ゲート

他のシール材料

220_Diaphragm_Valve_22024_KA01_3D_CAD_File-767870.zip

22.0 Diaphragm Valve 22024-KA01 2D Dimension Drawing

22.0 Diaphragm Valve 22024-KA01 Product Datasheet

22.0 Diaphragm Valve 22024-KA01 Manual

ダイアフラムシール 22.0 DN16 ID: 100618-01
