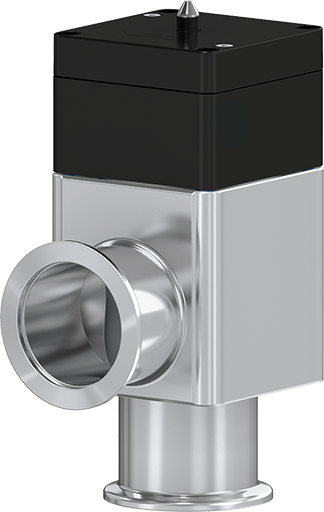

24.4 - 24432-KA41
24.4 - アングルバルブ
サイズ参照

シリーズ

24.4 アングルバルブ

品番
24432-KA41
1 × 10-7 mbar～5 bar (abs)

大容量フローでも妥協のない信頼性

  • 技術データ
  • ダウンロード
サイズ
DN 40 (1 ½")
フランジ
ISO-KF
材料
アルミニウム
アクチュエータ
圧空作動式、単動シリンダースプリングによる閉動作 (NC)
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-7 mbar
最大圧力
5.0 bar (abs)
コンダクタンス
45 ls⁻¹
ゲートにかけ得る差圧
≤ 5 bar
バルブを開けるときの差圧
≤ 1 bar
最大ソレノイド温度
≤ 80 °C
シリンダー容量
0.035 l
圧縮空気の最大圧力
8 bar / 116 psi
圧縮空気の最小圧力
4 bar / 58 psi
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
0.55 s
重量
1.1 kg / 2.43 lbs
アクチュエータ最大温度
≤ 120 °C
バルブ本体最大温度
≤ 150 °C
製品のアドオン
バルブ
アクチュエータ
位置インジケータ
ゲート

アクセサリ-フランジ接続:

スペアパーツ

見積依頼
