あらゆる要件に対応

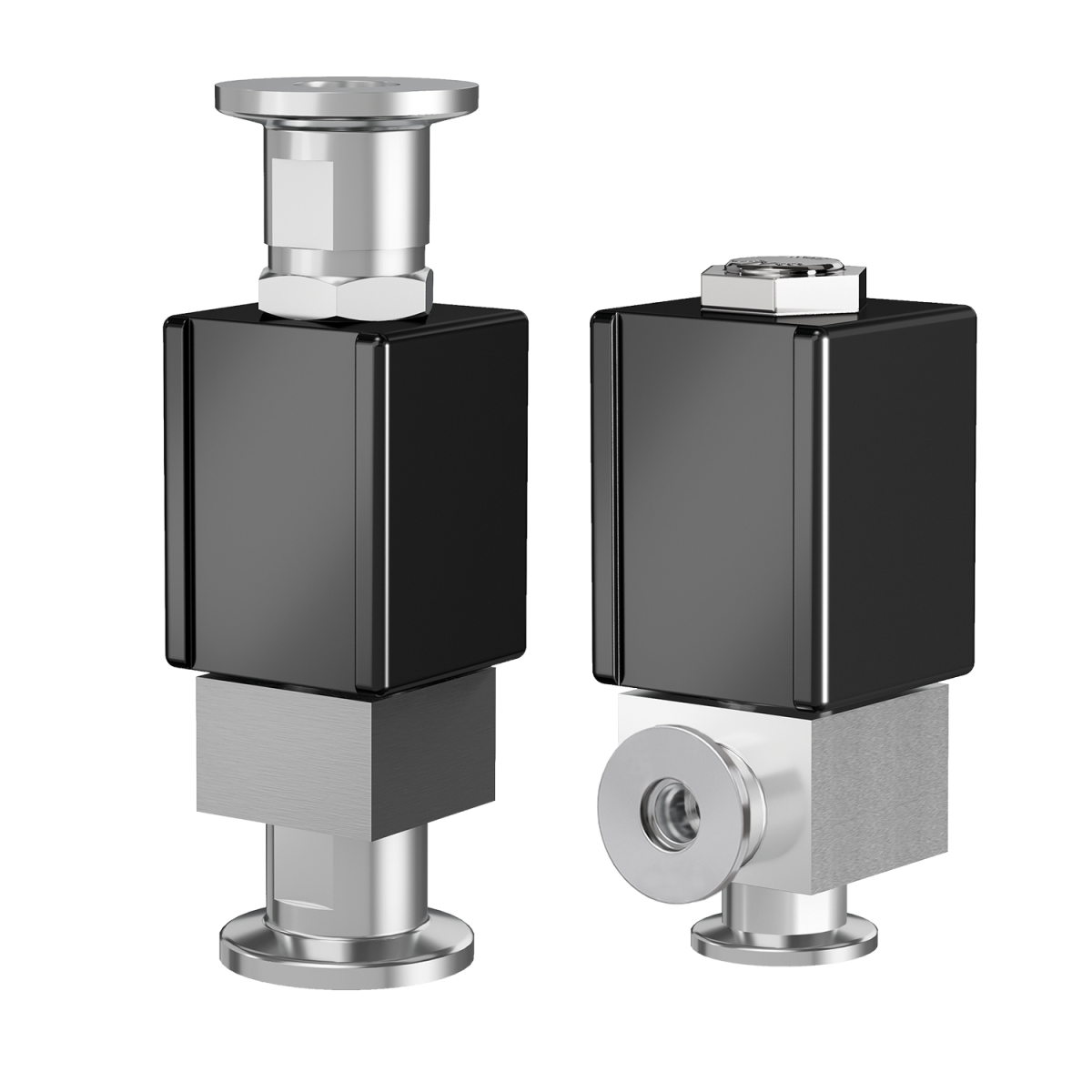

アングル/管内バルブの重要なパフォーマンス指標は、信頼性と可変性です。21.4 小型アングル/管内バルブシリーズはどちらも兼ね備えています。プロセス条件を問わず、すでに何千もの利用実績のあるSERIES 21.4は厳しい環境での使用にも耐え、その抜群の信頼性を証明してきました。電磁アクチュエータにより、特に圧縮空気へのアクセスのない応用で密閉と排気に最適です。アングル設計でも管内設計でも利用可能で、幅広いフランジ接続のアクセサリーおよびアダプタが付属し、ほぼどの要件にも適合します。

VAT

VAT
閉
VAT
開

21.4 小型アングル/管内バルブは、信頼性の高い頑丈な中核構造を基礎として、ISO-KFフランジのあるDN5、DN4、8、10用アダプタ、OD¼インチおよびOD6のパイプコネクタで利用可能です。電磁アクチュエータのサイクルは200万回です。

小型アングル/管内バルブSERIES 21.4の主な特徴

特徴：

    • 簡単なインストール
    • 高差圧に対する抵抗
    • 長期メンテナンス不要

メリット：

    • 抜群の信頼性および寿命
    • コンパクトな設計で設置面積が小さい
    • 低コスト
  • 技術データ
漏れ率 < 1 × 10-9 mbar ls-1
圧力範囲電磁アクチュエータ1 × 10-8 mbar～10 bar (abs)
第1回サービスまでのサイクル数電磁アクチュエータ200万
許容温度電磁アクチュエータ≤ 40 °C
材料本体、ベローズ、プレートAISI 304
シール FKM (VITON®)
フィードスルー電磁アクチュエータOリング密閉シャフトフィードスルー
取り付け位置 自由



標準製品の指定

見積書を入手したり、特定のCADデーターをダウンロードしたりするための要件を指定するには、製品の詳細を参照してください。

カスタマイズ済みソリューション

カスタマイズしたソリューションを指定します。

仕様を収集するのに役立つスペックシートをダウンロードしてください。すででに仕様書をお持ちの場合は、アップロードして送信してください。見積もりをお送り載み。
