製品構成に戻る

シリーズ

08.1 挿入式ゲートバルブ

  • 08.1 - 08136-FA44
  • 08.1 - 挿入式ゲートバルブ

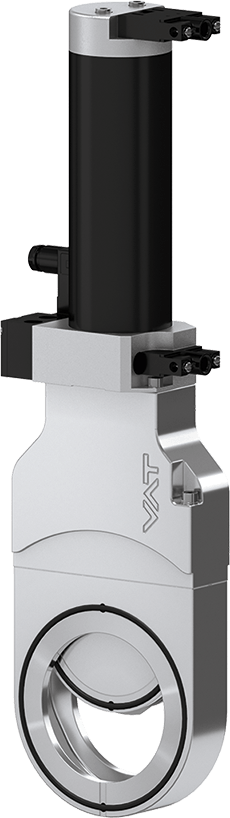

08.1 - 08136-FA44
08.1 - 挿入式ゲートバルブ
サイズ参照

シリーズ

08.1 挿入式ゲートバルブ

品番
08136-FA44
1 × 10-7 mbar～1.6 bar (abs)

設置スペースが限られている用途に（DN 63～100）

  • 技術データ
  • ダウンロード
サイズ
DN 63 (2 ½")
フランジ
Oリング溝付きフラットフランジ
材料
アルミニウム
アクチュエータ
圧空作動式、複動式
位置表示信号
搭載
ソレノイド
搭載
最小圧力
1 × 10-7 mbar
最大圧力
1.6 bar (abs)
コンダクタンス
1000 ls⁻¹
最大ソレノイド温度
≤ 50 °C
位置インジケーター最大温度
≤ 80 °C
閉 / 開時間
1.5 s
重量
1.5 kg / 3.31 lbs
アクチュエータ最大温度
≤ 80 °C
バルブ本体最大温度
≤ 120 °C
製品のアドオン
アクチュエータ
位置インジケータ
バルブ
ゲート

08.1 Insertable Gate Valve 08136-FA44 2D Dimension Drawing

PDF 270.86 KB

08.1 Insertable Gate Valve 08136-FA44 Manual

PDF 329.28 KB

08.1 Insertable Gate Valve 08136-FA44 Product Datasheet

PDF 191.97 KB

081_Insertable_Gate_Valve_08136_FA44_3D_CAD_File-081_FV_Insertable_Gate_Valve_08136_FA44_3D_CAD_File-253899.zip

ZIP 713.27 KB
