10.8 超高真空闸阀采用 VATLOCK 技术，该技术旨在提供可靠的密封，同时不会在阀板密封处产生任何摩擦。由于关闭端位置处的机械锁定，VATLOCK 机构还可以防止阀门故障。
10.8 系列已经安装在数千个各种工艺条件下的要求苛刻的应用中，证明了其卓越的可靠性。其已成为 DN 63 – 320 mm (2.5" – 12.5") 尺寸的超高真空隔离标准。凭借坚固、无润滑剂的设计和可烘烤至 250℃ 的能力，其满足工业和研究应用的最高真空要求。
该系列提供了各种驱动和法兰连接设计选项，因此可以轻松集成到任何超高真空系统中。各种特殊选项（例如窗、端口和替代密封件材质）可确保最适合于应用。

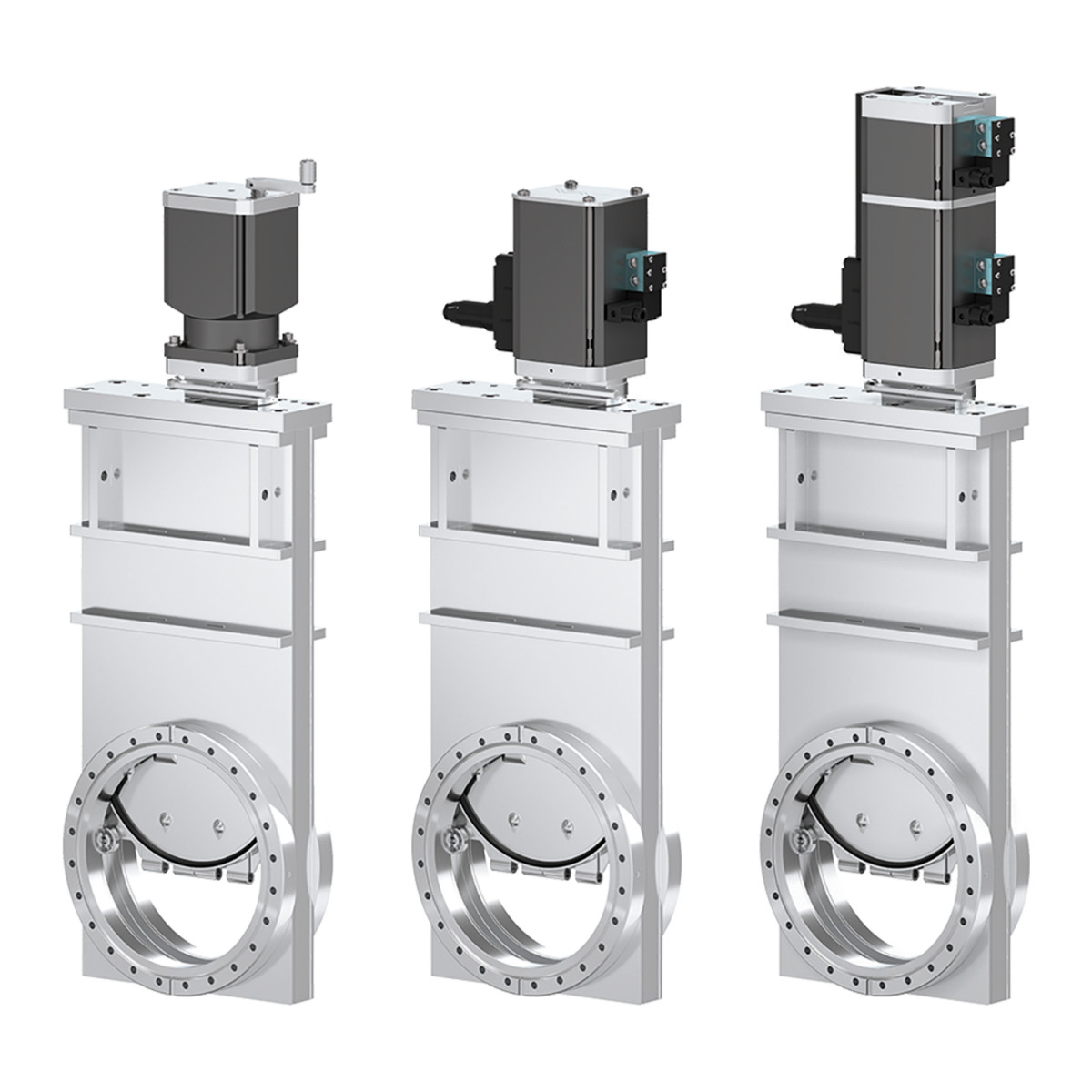

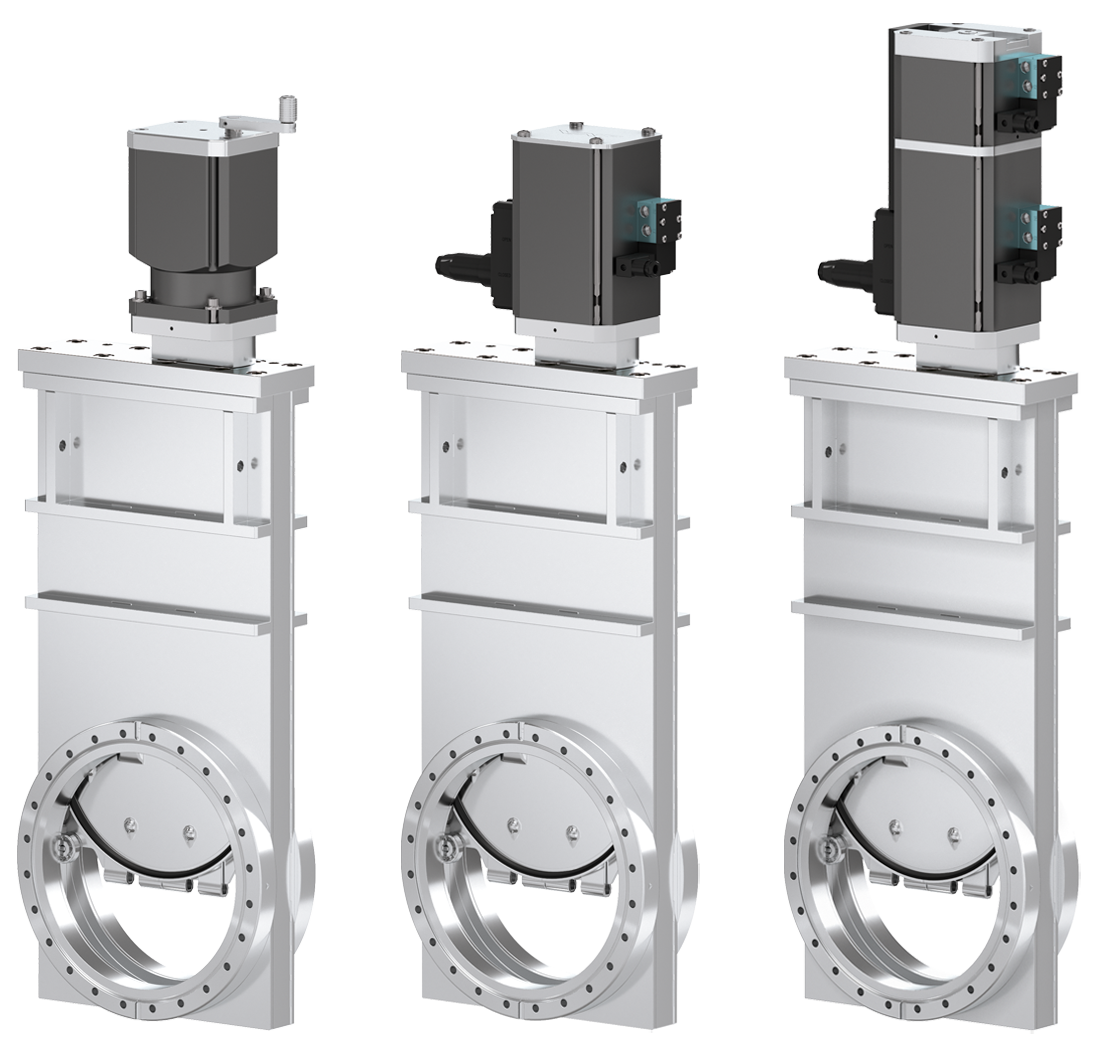

10.8 超高真空闸阀可提供带电磁阀的手动、气动和三位气动式三种类型，作为设备上解决方案或用于外部安装均可。电磁阀的标准电压为 24 VDC，但可根据要求提供其他电压。阀门位置由一个带有切换触点的双位置指示器指示（2 个开关分别对应“打开”和“关闭”位置）。
法兰连接器的标准选项为 ISO-F、CF-F、ASA- L 和 JIS。可集成带和不带水冷的客户指定 法兰。
阀板密封可以是 O 型密封圈，也可以是尺寸最大为 DN 200 mm (7.8") 的硫化密封。硫 化密封在真空性能和可靠性方面具有优越的性能，因而其是推荐的解决方案。
特点:
优势:
尺寸 | DN 63–320 mm (2½"–12") | ||
|---|---|---|---|
驱动器 | 三位气动式 | 双作用 | |
手动 | 带手摇曲柄 | ||
阀体材料 | 不锈钢 | ||
进给机构 | 波纹管 | ||
标准法兰 | ISO-F, CF-F, ASA-LP, JIS | ||
泄漏率 | 阀体 | < 5 × 10-10 mbar ls-1 | |
阀座 | < 1 × 10-9 mbar ls-1 | ||
压力范围 | 1 × 10-10 mbar to 1.6 bar (绝对压强) (DN 63 – 200) 1 × 10-10 mbar to 1.2 bar (绝对压强) (DN 250 – 320) | ||
阀板可承受压差 | 阀板 | ≤ 1.6 bar (DN 63 – 200) ≤ 1.2 bar (DN 250 – 320) | |
打开时 | ≤ 30 mbar | ||
首次维护前开关次数 | 50 000 | ||
温度 | 阀体 | ≤ 250 °C 打开 / ≤ 200 °C 关闭 | |
气动驱动器 | ≤ 200 °C | ||
电磁阀 | ≤ 50 °C | ||
位置指示器 | ≤ 80 °C | ||
手动驱动器 | ≤ 250 °C | ||
加热和冷却速率 | ≤ 50 °C h-1 | ||
材质 | 阀体 | AISI 304 (1.4301) | |
机构 | AISI 316L (1.4404) (DN 63 – 200) AISI 304 (1.4301) (DN 250 – 320) | ||
波纹管 | AISI 316L (1.4404, 1.4435) | ||
| 密封 | 阀帽 | 金属 | |
| 阀板 | 氟橡胶 | ||
安装位置 | 任何位置 | ||
电磁阀 | 24 VDC, 5.4 W (可根据要求提供其他值) | ||
位置指示器：触点额定值 | 电压 | ≤ 50 VAC/DC | |
电流 | ≤ 1.2 A | ||
阀门位置指示 | 视觉（机械） | ||
