系列

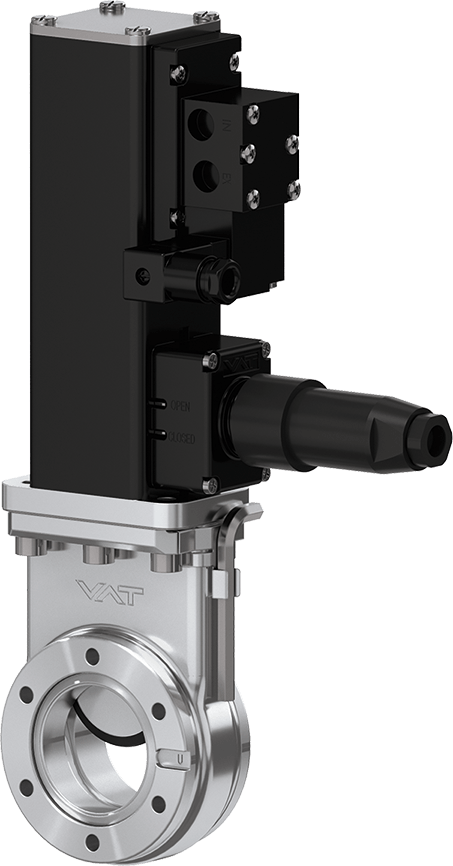

01.0 小型超高真空闸阀

商品编号
01024-KE41
1 × 10-10 mbar 至 2 bar (abs)

适用于要求苛刻的应用的通用隔离阀

  • 技术数据
  • 下载文件
尺寸
DN 16 (⅝")
法兰
ISO-KF
材料
不锈钢
驱动器
气动，单作用，带关闭弹簧(NC)
定位指示信号
有
电磁阀
有
最低压力
1 × 10-10 mbar
最高压力
2.0 bar (abs)
电导率
10 ls⁻¹
闸门上的压差
≤ 2 bar
打开时的压差
≤ 0.03 bar
最高温度的电磁铁
≤ 50 °C
气缸容积
0.06 l
最高压缩空气压力
7 bar / 102 psi
最低压缩空气压力
5 bar / 73 psi
最高温度位置指示器
≤ 80 °C
关闭打开时间
0.7 s
重量
4.2 kg / 9.26 lbs
最高温度驱动器
≤ 200 °C
最高温度阀体
≤ 250 °C
产品附加组件
阀门
门
执行器
位置指示器

01.0 Mini UHV Gate Valve 01024-KE41 Product Datasheet

PDF 134.43 KB

01.0 Mini UHV Gate Valve 01024-KE41 Manual

PDF 590.80 KB

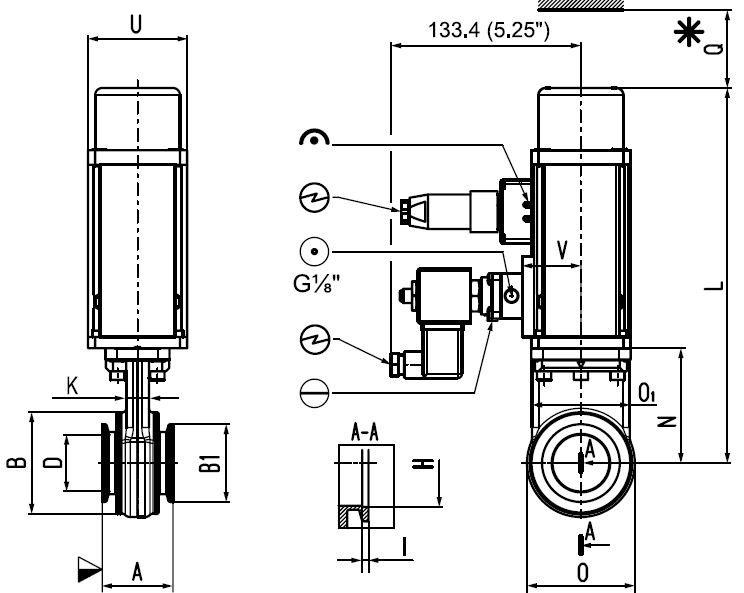

01.0 Mini UHV Gate Valve 01024-KE41 2D Dimension Drawing

PDF 255.60 KB

010_Mini_UHV_Gate_Valve_01024_KE41_3D_CAD_File-441391.zip

ZIP 629.65 KB
