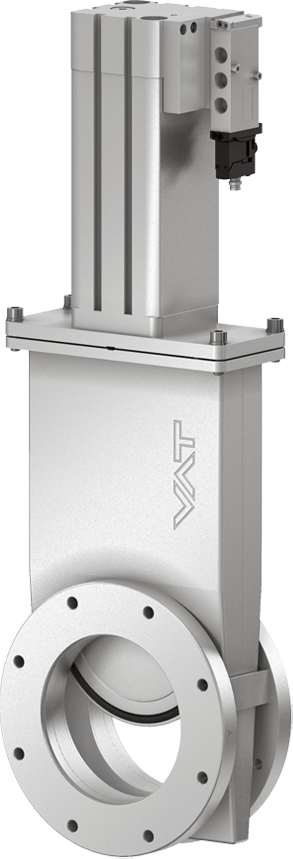

09.1 采用楔形设计的高真空闸阀

  • 09.1 - 09140-PE34
  • 09.1 - 采用楔形设计的高真空闸阀
09.1 - 09140-PE34
09.1 - 采用楔形设计的高真空闸阀
放大

系列

09.1 采用楔形设计的高真空闸阀

商品编号
09140-PE34
1 × 10-8 mbar 至 1.2 bar (abs)

用于高副作用产品气流隔离的灵活解决方案

  • 技术数据
  • 下载文件
尺寸
DN 100 (4")
法兰
ISO-F
材料
不锈钢
驱动器
气动，双作用
定位指示信号
没有
电磁阀
有
最低压力
1 × 10-8 mbar
最高压力
1.2 bar (abs)
电导率
1700 ls⁻¹
闸门上的压差
≤ 1.2 bar
打开时的压差
≤ 1 bar
最高温度的电磁铁
≤ 50 °C
气缸容积
0.25 l
最高压缩空气压力
7 bar / 102 psi
最低压缩空气压力
4 bar / 58 psi
关闭打开时间
≤ 0.5 s
重量
7.3 kg / 16.1 lbs
最高温度驱动器
≤ 100 °C
最高温度阀体
≤ 180 °C
产品附加组件
阀门
执行器
温度管理
门

09.1 HV Gate Valve with Wedge Design 09140-PE34 Product Datasheet

PDF 38.83 KB

09.1 HV Gate Valve with Wedge Design 09140-PE34 Manual

PDF 600.90 KB

09.1 HV Gate Valve with Wedge Design 09140-PE34 2D Dimension Drawing

PDF 422.85 KB

091_HV_Gate_Valve_with_Wedge_Design_09140_PE34_3D_CAD_File-1096124a.zip

ZIP 1.75 MB
