返回产品配置

系列

16.2 高压摆式隔离阀

  • 16.2 - 16246-JA28
  • 16.2 - 高压摆式隔离阀
16.2 - 16246-JA28

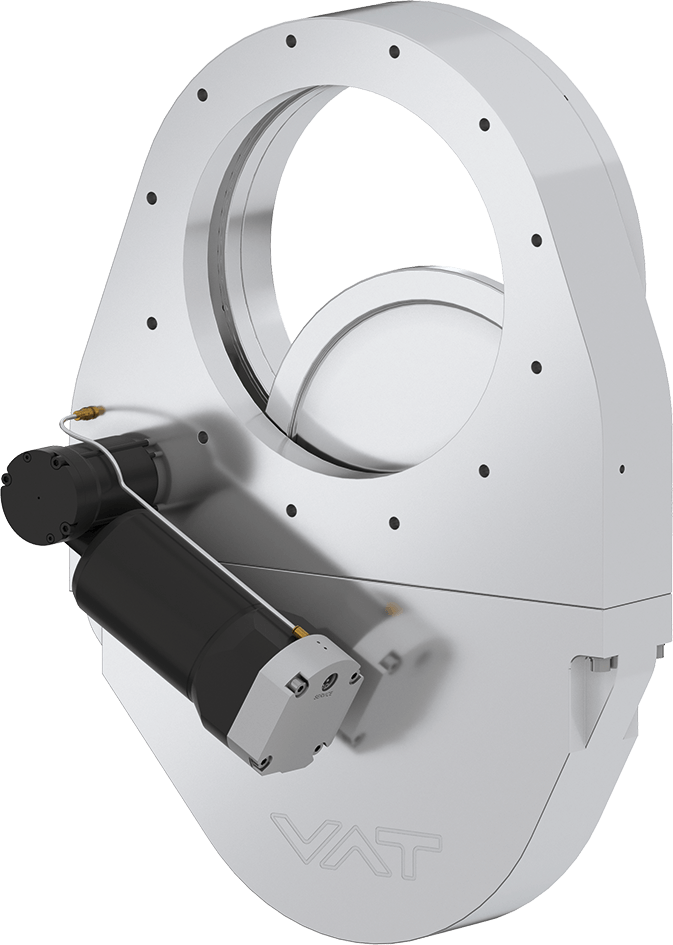

16.2 - 高压摆式隔离阀
放大

系列

16.2 高压摆式隔离阀

商品编号
16246-JA28
1 × 10-8 mbar 至 1.2 bar (abs)

蒸发器和溅射应用中隔离要求的标准

  • 技术数据
  • 下载文件
尺寸
DN 200 (8")
法兰
JIS
材料
铝
驱动器
3个位置的气动，带关闭弹簧（NC）。
定位指示信号
有
电磁阀
没有
最低压力
1 × 10-8 mbar
最高压力
1.2 bar (abs)
电导率
11000 ls⁻¹
闸门上的压差
≤ 1.2 bar
打开时的压差
≤ 0.01 bar
气缸容积
0.3 l
最高压缩空气压力
7 bar / 102 psi
最低压缩空气压力
5 bar / 73 psi
最高温度位置指示器
≤ 80 °C
关闭打开时间
4 s
重量
23 kg / 50.71 lbs
最高温度驱动器
≤ 80 °C
最高温度阀体
≤ 120 °C

16.2 HV Pendulum Isolation Valve 16246-JA28 Product Datasheet

PDF 140.44 KB

16.2 HV Pendulum Isolation Valve 16246-JA28 Manual

PDF 478.53 KB

16.2 HV Pendulum Isolation Valve 16246-JA28 2D Dimension Drawing

PDF 439.31 KB

162_HV_Pendulum_Isolation_Valve_16246_JA28_3D_CAD_File-331800a.zip

ZIP 1.33 MB

备件

请在下一页的选择过程结束时写明您的备件需求。

报价请求
