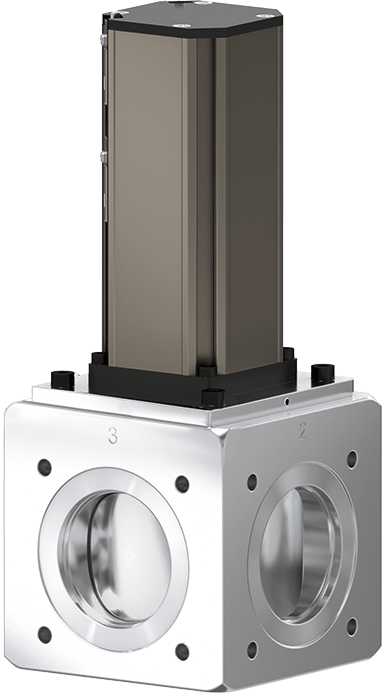

25.2 - 高真空钢瓶阀（三/双向型） - 25232-EA14

技术数据
下载文件

尺寸

DN 40 (1 ½")

法兰

ISO-KF (爪子)

材料

铝

驱动器

气动，双作用

定位指示信号

没有

电磁阀

没有

最低压力

1 × 10^-⁸ mbar

最高压力

3.0 bar (abs)

电导率

31 ls⁻¹

闸门上的压差

≤ 3 bar

打开时的压差

≤ 1.2 bar

气缸容积

0.032 l

最高压缩空气压力

8 bar / 116 psi

最低压缩空气压力

4 bar / 58 psi

关闭打开时间

0.6 s

重量

1.7 kg / 3.75 lbs

最高温度驱动器

≤ 120 °C

最高温度阀体

≤ 120 °C

产品附加组件

阀门

客户特定的法兰

执行器

不同的电磁铁规格

一触即发的气动附件

位置指示器和电磁铁的共用连接器

门

替代密封材料

温度管理

用于DN40的加热盒

25.2 HV Cylinder Valve (3/2 Way Version) 25232-EA14 2D Dimension Drawing

25.2 HV Cylinder Valve (3/2 Way Version) 25232-EA14 Product Datasheet

252_HV_Cylinder_Valve_32_Way_Version_25232_EA14_3D_CAD_File-511902.zip

25.2 HV Cylinder Valve (3/2 Way Version) 25232-EA14 Manual

真空密封套件25.0, 25.1, 25.2 DN40 ID: 510018
