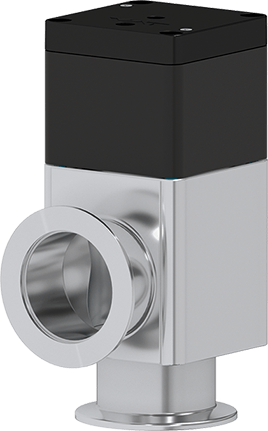

29.0 - 带软抽功能的高真空角阀 - VAT Group - 29034-KA21 - VAT Group

技术数据
下载文件

尺寸

DN 50 (2")

法兰

ISO-KF

材料

铝

驱动器

气动，单作用，带关闭弹簧(NC)

定位指示信号

有

电磁阀

没有

最低压力

1 × 10^-⁸ mbar

最高压力

1.2 bar (abs)

电导率

80 ls⁻¹

闸门上的压差

≤ 1.2 bar

打开时的压差

≤ 1 bar

气缸容积

0.047 l

最高压缩空气压力

8 bar / 116 psi

最低压缩空气压力

4 bar / 58 psi

最高温度位置指示器

≤ 80 °C

关闭打开时间

0.6 s

重量

1.9 kg / 4.19 lbs

最高温度驱动器

≤ 120 °C

最高温度阀体

≤ 150 °C

产品附加组件

阀门

客户特定的法兰

执行器

不同的电磁铁规格

位置指示器和电磁铁的共用连接器

位置指示器

高温位置指示器

门

替代密封材料

29.0 HV Angle Valve with Soft-Pump Function 29034-KA21 2D Dimension Drawing

29.0 HV Angle Valve with Soft-Pump Function 29034-KA21 Manual

29.0 HV Angle Valve with Soft-Pump Function 29034-KA21 Manual

29.0 HV Angle Valve with Soft-Pump Function 29034-KA21 Manual

29.0 HV Angle Valve with Soft-Pump Function 29034-KA21 Product Datasheet

290_HV_Angle_Valve_with_Soft_Pump_Function_29034_KA21_3D_CAD_File-402796A.zip

真空密封套件29.0，29.1 DN50 ID: 264472
