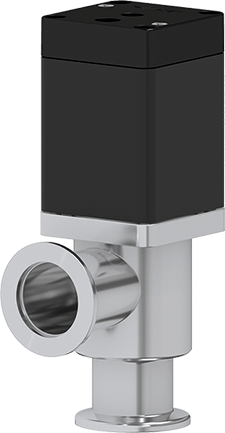

29.0 - 带软抽功能的高真空角阀 - 29028-KA31

技术数据
下载文件

尺寸

DN 25 (1")

法兰

ISO-KF

材料

铝

驱动器

气动，单作用，带关闭弹簧(NC)

定位指示信号

没有

电磁阀

有

最低压力

1 × 10^-⁸ mbar

最高压力

1.2 bar (abs)

电导率

14 ls⁻¹

闸门上的压差

≤ 1.2 bar

打开时的压差

≤ 1 bar

最高温度的电磁铁

≤ 80 °C

气缸容积

0.011 l

最高压缩空气压力

7 bar / 102 psi

最低压缩空气压力

4.5 bar / 65 psi

关闭打开时间

0.20 s

重量

0.8 kg / 1.76 lbs

最高温度驱动器

≤ 120 °C

最高温度阀体

≤ 150 °C

产品附加组件

阀门

客户特定的法兰

执行器

不同的电磁铁规格

位置指示器和电磁铁的共用连接器

位置指示器

高温位置指示器

门

替代密封材料
