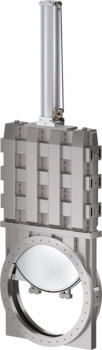

19.0 大型闸阀系列旨在为需要超大尺寸的应用（例如空间模拟应用）提供可靠的隔离。该系列的设计规格最高可达 DN 1250 mm (50")，但也可根据要求提供更大的尺寸。19.0 系列旨在满足可达到 1 × 10-7 的标准真空要求。
所有阀门均采用一个基于 VATLOCK 技术的阻尼式开关机构，其能提供可靠的密封，同时不会在闸封处产生任何摩擦。减少的摩擦增加了密封寿命并减少了移动阀板所需的力，这是直径较大的一个重要因素。由于关闭位置处的机械锁定，VATLOCK 机构还可以防止阀门故障。为便于维护，DN 900 mm (36") 及以上尺寸的所有系 列均采用分体式设计。为减少较大 DN 尺寸的占用空间。
大型闸阀系列中的所有阀门均满足可靠性、耐用性和可维护性的标准要求，并且特别注重长运行时间和低购置成本。
19.0大型闸阀系列已经在数百个应用中运行，证明了其卓越的可靠性。它们已成为DN 400 – 1250 mm (16" – 50") 尺寸的大型真空隔离要求的标准。
19.0 大型闸阀系列可以通过多种方式进行定制，例如气动驱动、法兰连接、粗抽端口(旁路口)、排气或计量表用端口、隔热装置等。
特点:
优势:
尺寸 | DN 400 – 2000mm (16" – 78") | ||
|---|---|---|---|
驱动器 | 气动 | 双作用 | |
阀体材料 | 不锈钢 | ||
进给机构 | 19.0 | 轴进给机构 | |
标准法兰 | ISO-F | ||
泄漏率 | 阀体 | < 1 × 10-9 mbar ls-1 | |
阀座 | < 1 × 10-9 mbar ls-1 | ||
压力范围 | 1 × 10-7 mbar to 1 bar (abs) | ||
阀板可承受压差 | 阀板 | ≤ 1 bar | |
打开时 | ≤ 20 mbar (DN 400 – 500) ≤ 10 mbar (DN 630 – 2000) | ||
首次维护前开关次数 | 10万次 (DN 400 – 500) 20 000 (DN 630) 10 000 (DN 800 – 2000) | ||
温度 | 阀体 | ≤ 150 °C | |
驱动器 | ≤ 80 °C | ||
电磁阀 | ≤ 50 °C | ||
| 位置指示器 | ≤ 80 °C | ||
加热和冷却速率 | ≤ 30 °C h-1 (DN 400 – 630) ≤ 5 °C h-1 (DN 800 – 1250) | ||
材料 | 阀体机构 | AISI 304 (1.4301) | |
主要部件 | EN AW-6082 (3.2315), AISI 304 (1.4301) | ||
波纹管 | AISI 316L (1.4435) 或 AISI 304L (1.4306) | ||
密封 | 阀帽 、阀板 | FKM (Viton®) | |
安装位置 | 任何位置 (DN 400 – 800) 在报价请求中指定 (DN 900 – 2000) | ||
电磁阀 | 24 VDC，2 W（可根据要求提供其他值） | ||
位置指示器：触点额定值 | 电压 | ≤ 10 – 30 VDC | |
电流 | ≤ 0.2 A | ||
阀门位置指示 | LED | ||
