返回产品配置

系列

08.1 可嵌入闸阀

  • 08.1 - 08138-FA24
  • 08.1 - 可嵌入闸阀

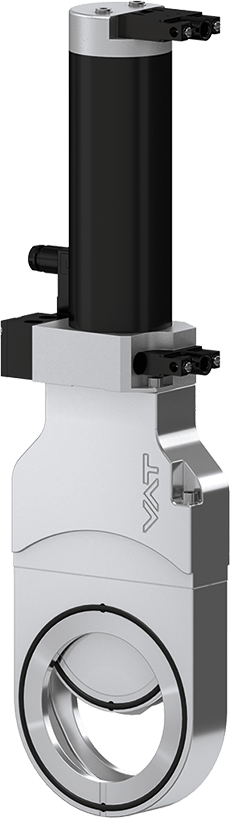

08.1 - 08138-FA24
08.1 - 可嵌入闸阀
放大

系列

08.1 可嵌入闸阀

商品编号
08138-FA24
1 × 10-7 mbar 至 1.6 bar (abs)

安装空间有限 (DN 63-100)

  • 技术数据
  • 下载文件
尺寸
DN 80 (3")
法兰
DIN定心环
材料
铝
驱动器
气动，双作用
定位指示信号
有
电磁阀
没有
最低压力
1 × 10-7 mbar
最高压力
1.6 bar (abs)
电导率
2000 ls⁻¹
最高温度位置指示器
≤ 80 °C
关闭打开时间
1.7 s
重量
2.3 kg / 5.07 lbs
最高温度驱动器
≤ 80 °C
最高温度阀体
≤ 120 °C
产品附加组件
执行器
位置指示器
阀门
门

08.1 Insertable Gate Valve 08138-FA24 2D Dimension Drawing

PDF 347.84 KB

08.1 Insertable Gate Valve 08138-FA24 Manual

PDF 329.28 KB

08.1 Insertable Gate Valve 08138-FA24 Product Datasheet

PDF 170.14 KB

081_Insertable_Gate_Valve_08138_FA24_3D_CAD_File-081_FV_Insertable_Gate_Valve_08138_FA24_3D_CAD_File-254078.zip

ZIP 550.54 KB

备件

报价请求
