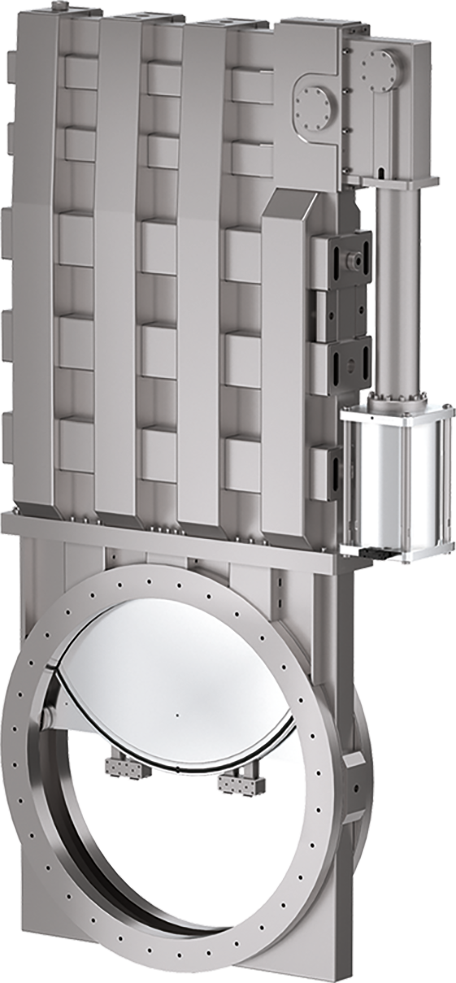

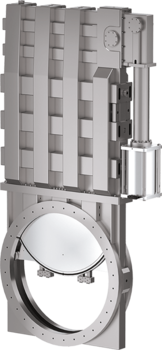

大型ゲートバルブSERIES 19.1は、宇宙シミュレーション用途のような超大型の寸法が要求される用途において、確実に隔離できるように設計されています。このシリーズはDN 1250 mm（50"）までを対象に設計されていますが、ご要望に応じてより大きなサイズにも対応いたします。SERIES 19.1は1×10-8までの高真空に対応しています。
どのゲートバルブも、ゲートシール部の摩擦をなくして確実に密閉できるVATLOCKテクノロジーを用いた、ダンパー付き開閉メカニズムで作動します。摩擦を減らすことで、シールの寿命が延びるだけでなく、ゲートを動かすのに必要な力が減るという、大口径のゲートバルブには重要なメリットも生まれます。VATLOCK機構はバルブの閉位置で機械的にロックする仕組みで、バルブの故障も防ぎます。
DN 900 mm（36"）以上のシリーズでは全て、メンテナンスが容易な分割型バルブボディを採用しています。
大型ゲートバルブシリーズのバルブは全て、信頼性と耐久性、保守性については標準的な要求を満たしながら、高い稼働率と低コストを特に重視しています。
大型ゲートバルブSERIES 19.1は、すでに何百もの用途での利用実績があり、その傑出した信頼性を証明してきました。今ではこのシリーズがDN400～1250mm （16"～50"）の大型真空隔離の標準となっています。
大型ゲートバルブSERIES 19.1 は、圧空アクチュエータや取り付け用フランジ、粗引き（バイパス）、排気またはゲージ用ポート、熱シールドなど、様々な方法でオーダーメードが可能です。
特徴：
メリット：
| サイズ | DN 400 (16")、DN 500 (20")、DN 630 (25")、 DN 800 (32")、DN 900 (36")、DN 1000 (40")、 DN 1250 (50")、DN 1600 (63")、DN 2000 (78") | ||
|---|---|---|---|
| アクチュエータ | 圧空作動式 | 複動式 | |
| ボディ素材 | アルミニウム | ||
| フィードスルー | ベローズ | ||
| 標準フランジ | ISO-F | ||
| 漏れ率 | バルブ本体 | < 1 × 10-9 mbar ls-1 | |
| バルブシート | < 1 × 10-9 mbar ls-1 | ||
| 圧力範囲 | 1 × 10-8 mbar～1 bar (abs) | ||
| 差圧 | ゲート部 | ≤ 1 bar | |
| 開動作時 | ≤ 20 mbar (DN 400 – 500) ≤ 10 mbar (DN 630 – 2000) | ||
| 第1回サービスまでのサイクル数 | 20 000 (DN 400 – 630) 10 000 (DN 800 – 2000) | ||
| 許容温度 | バルブ本体 | ≤ 150 °C | |
| アクチュエータ | ≤ 80 °C | ||
| 電磁弁 | ≤ 50 °C | ||
| 位置インジケーター | ≤ 80 °C | ||
| 加熱および冷却速度 | ≤ 30 °C h-1 (DN 400 – 630) ≤ 5 °C h-1 (DN 800 – 1250) | ||
| 材料 | バルブ本体 | AISI 304 (1.4301) | |
| 機構 | EN AW-6082 (3.2315)、AISI 304 (1.4301) | ||
| ベローズ | AISI 316L (1.4435)またはAISI 304L (1.4306) | ||
| シール | ボンネット、ゲート | FKM (Viton®) | |
| 取り付け位置 | 自由 (DN 400 – 800) 提供ご依頼時に指定 (< 800) | ||
| 電磁弁 | 24 VDC, 2 W (ご要望による) | ||
| 位置インジケーター：接触評価 | 電圧 | ≤ 250 VAC | ≤ 50 VDC |
| 電流 | ≤ 2 A | ≤ 1.2 A | |
| バルブの開閉位置表示 | 機械的な目視位置表示付き | ||
