Series

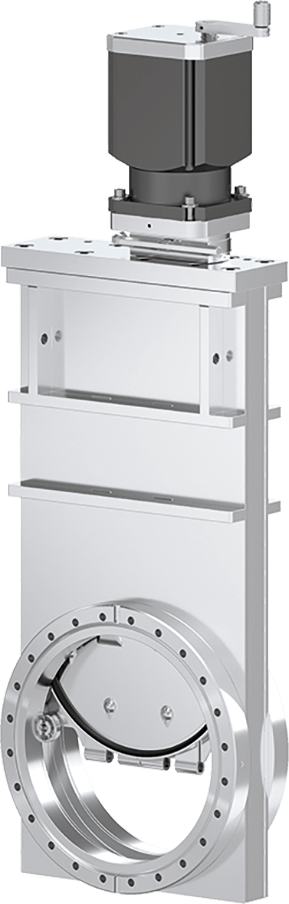

10.8 UHV-Schieber

  • 10.8 - 10836-CE01
  • 10.8 - UHV-Schieber
10.8 - 10836-CE01
10.8 - UHV-Schieber
Vergrößern

Series

10.8 UHV-Schieber

Artikel-Nummer
10836-CE01
1 × 10-10 mbar to 1.2 bar (abs)

Der Standard für UHV-Absperrung

  • Technische daten
  • Downloads
Grösse
DN 63 (2 ½")
Flange
CF-F (metrische Gewinde)
Material
Nichtrostender Stahl
Antrieb
Manuell
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-10 mbar
Druck Max.
1.6 bar (abs)
Leitwert
600 ls⁻¹
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Gewicht
9 / 19.84
Max. Temperatur Antrieb
≤ 250 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Optionen für Ihr Produkt
Ventil
Teller
Temperatur-Management
Lagemelder
Antrieb

10.8 UHV Gate Valve 10836-CE01 2D Dimension Drawing

PDF 226.42 KB

10.8 UHV Gate Valve 10836-CE01 Manual

PDF 635.56 KB

10.8 UHV Gate Valve 10836-CE01 Manual

PDF 635.56 KB

108_UHV_Gate_Valve_10836_CE01_Manual-205843DD_r.pdf

PDF 635.56 KB

10.8 UHV Gate Valve 10836-CE01 Product Datasheet

PDF 85.63 KB

108_UHV_Gate_Valve_10836_CE01_3D_CAD_File-82272.zip

ZIP 235.95 KB

Ersatzteile

Angebot anfragen
