Zuverlässige Absperrung unter allen Bedingungen

Die 10.8 UHV-Schieber ist mit der VATLOCK-Technologie ausgestattet, die für eine zuverlässige Abdichtung ohne jegliche Reibung an der Tellerdichtung sorgt. Ein wesentliches Merkmal des VATLOCK ist die Verriegelung in der Schließposition, wodurch das Risiko eines Vakuumverlustes aufgrund eines Druckluftausfalls ausgeschlossen wird.

Bereits in tausenden von anspruchsvollen Anwendungen unter verschiedenen Prozessbedingungen installiert, hat die Baureihe 10.8 ihre herausragende Zuverlässigkeit bewiesen. Sie hat sich zum Standard für die UHV-Absperrung in Größen von DN 63 – 320 mm (2.5" - 12.5") entwickelt.

Mit seiner robusten, schmiermittelfreien Konstruktion und seiner Ausheizbarkeit bis 250 °C erfüllt der 10.8 UHV-Schieber höchste Vakuumanforderungen für Industrie und Forschung. Die Baureihe bietet verschiedene Optionen für Antrieb und Flanschanschlüsse, sodass sie leicht in jedes UHV-System integriert werden kann.

Eine breite Palette von Sonderoptionen wie Fenster, zusätzliche Anschlüsse und alternative Dichtungsmaterialien sorgen für eine optimale Anpassung an jede Anwendung.

10.8
10.8
Geschlossen
10.8
Offen

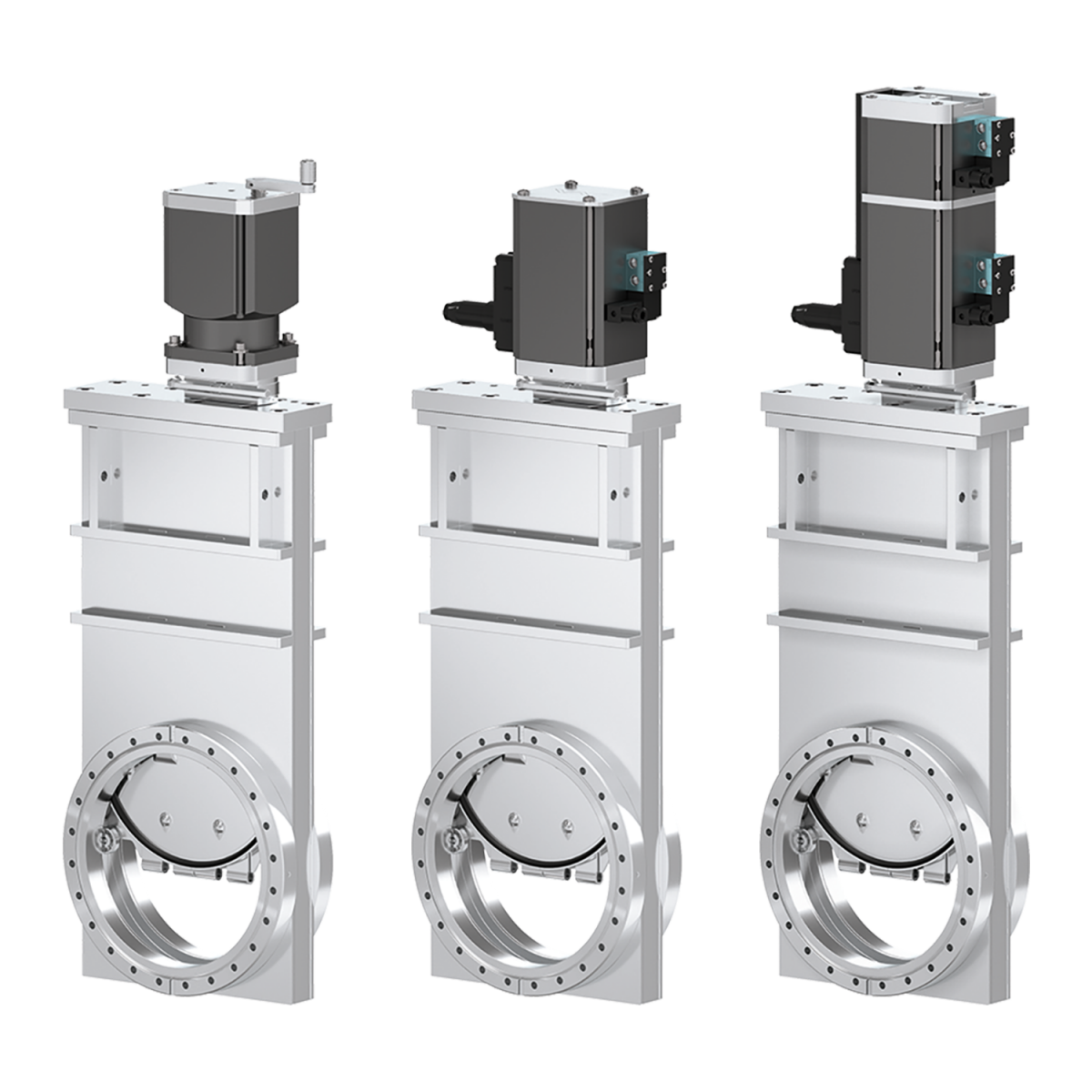

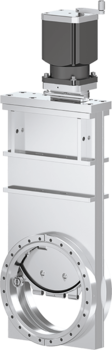

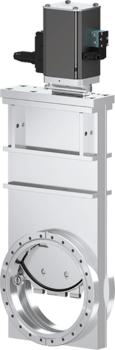

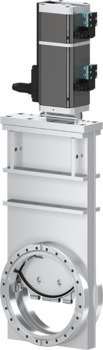

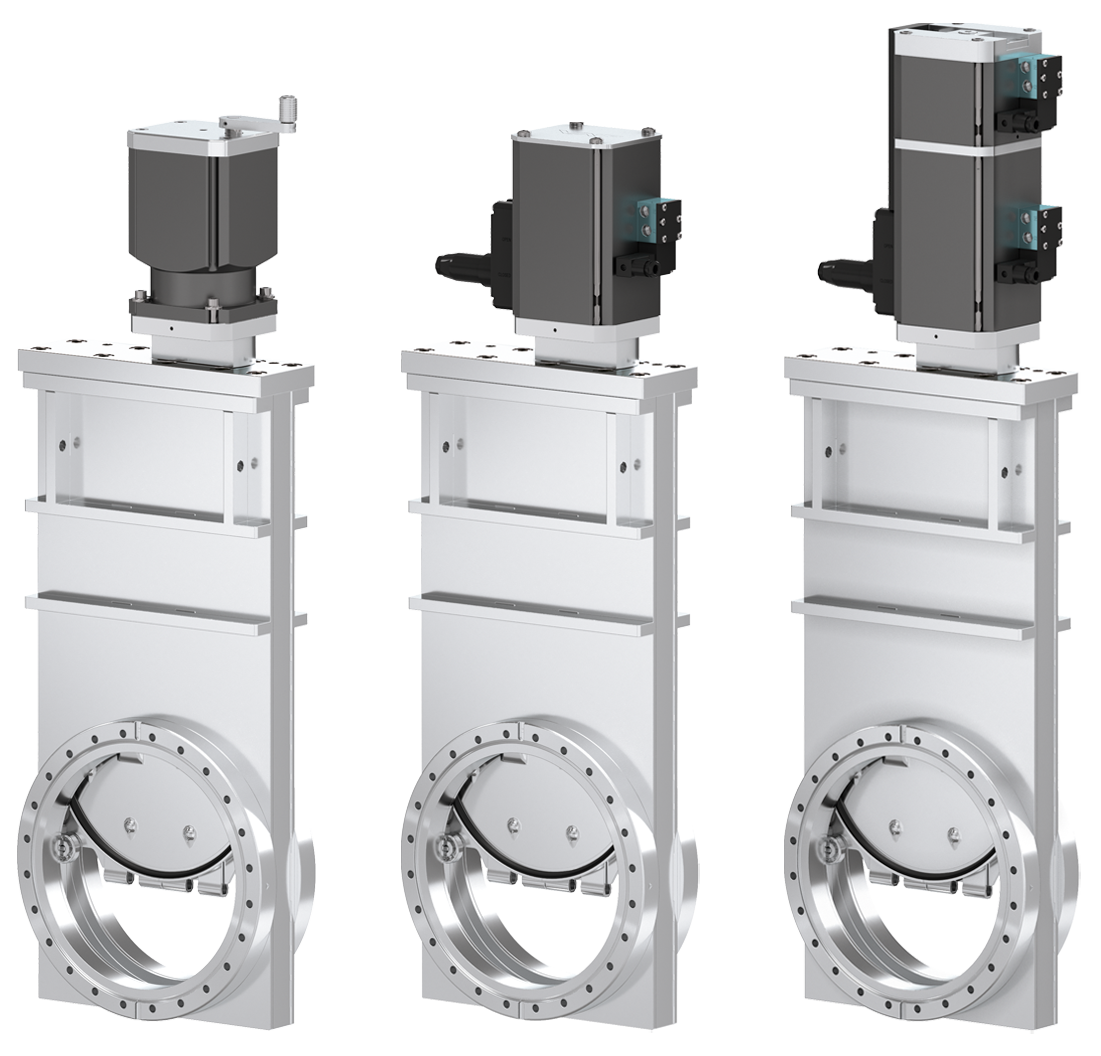

Der 10.8 UHV-Schieber ist als manuelle, pneumatische und 3-stufige pneumatische Version mit Steuerventilen erhältlich, entweder als On-Board-Lösung oder zur externen Montage. Die Standardspannung des Steuerventils beträgt 24 VDC, andere Spannungen sind auf Anfrage erhältlich. Die Anzeige der Ventilstellung erfolgt über eine Doppelstellungsanzeige (je 2 Schalter für die Positionen "Auf" und "Zu") mit Wechselkontakt.

Die Standardoptionen für Flanschanschlüsse sind ISO-F, CF-F, ASA-L und JIS. Kundenspezifische Flansche mit und ohne Wasserkühlung können integriert werden.

Die Tellerdichtung ist als O-Ring-Dichtung oder als eine vulkanisierte Dichtung bis DN 200 mm (7.8") erhältlich. Aufgrund ihrer überlegenen Leistung in puncto Dichteigenschaft und Zuverlässigkeit, ist die vulkanisierte Dichtung die empfohlene Lösung.

Hauptmerkmale des 10.8 UHV-Schieber

Merkmale:

    • Zuverlässige, bewährte Konstruktion
    • Schmiermittelfrei und ausheizbar bis 250 °C
    • Metallische Kopfdichtung
    • VATLOCK-Technologie mit „Fail-Safe“-Sicherung
    • Robustes Gehäuse aus Edelstahl
    • Geschweißter Metallbalg zur Abdichtung der Schiebedurchführung

Vorteile:

    • Beste Leistung in der Klasse elastomergedichteter Ultrahochvakuumschieber
    • Zuverlässige Leistung
    • Geringe und einfache Wartung
    • Niedrige Betriebskosten

  • Technische daten
Grössen DN 63 (2½’’), DN 80 (3"), DN 100 (4"), DN 160 (6"), DN 200 (8"), DN 250 (10"), DN 320 (12")
Antrieb3-Stellungs-PneumatikDoppeltwirkend
 Manuellmit Handkurbel
Gehäusewerkstoff Nichtrostender Stahl
Durchführung Bälge
Standard Flansche ISO-F, CF-F, ASA-LP, JIS
DichtheitVentilgehäuse< 5 × 10-10 mbar ls-1
 Ventilsitz< 1 × 10-9 mbar ls-1
Druckbereich 1 × 10-10 mbar to 1.6 bar (abs) (DN 63 – 200)
1 × 10-10 mbar to 1.2 bar (abs) (DN 250 – 320)
Differenzdruckam Teller≤ 1.6 bar (DN 63 – 200)
≤ 1.2 bar (DN 250 – 320)
 beim Öffnen≤ 30 mbar
Zyklen bis zur ersten Wartung 50 000
TemperaturVentilgehäuse≤ 250 °C open / ≤ 200 °C closed
 Handantrieb≤ 250 °C
 Pneumatikantrieb≤ 200 °C
 Steuerventil≤ 50 °C
 Lagemelder≤ 80 °C
Aufheiz- und Abkühlrate ≤ 50 °C h-1
WerkstoffVentilgehäuseAISI 304 (1.4301)
 MechanikAISI 316L (1.4404) (DN 63 – 200)
AISI 304 (1.4301) (DN 250 – 320)
 BalgAISI 316L (1.4404, 1.4435)
DichtungKopfMetal
 TellerFKM
Einbaulage Beliebig
Steuerventil 24 VDC, 5.4 W (andere auf Anfrage)
Lagemelder: SchaltleistungSpannung≤ 50 VAC/DC
 Strom≤ 1.2 A
Ventilstellungsanzeige Visuell (Mechanisch)



Produkt spezifizieren

Wählen Sie Produktdetails aus, um Ihre Anforderungen zu spezifizieren und damit ein Angebot oder CAD-Daten zum Download zu erhalten.

10.8 1 × 10-10 mbar to 1.2 bar (abs)

UHV-Schieber

Art. no. 10836-CE01

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: CF-F (metrische Gewinde)

10.8 1 × 10-10 mbar to 1.2 bar (abs)

UHV-Schieber

Art. no. 10836-CE08

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Ja

Steuerventil: Nein

Flansch: CF-F (metrische Gewinde)

10.8 1 × 10-10 mbar to 1.2 bar (abs)

UHV-Schieber

Art. no. 10836-CE14

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: CF-F (metrische Gewinde)

10.8 1 × 10-10 mbar to 1.2 bar (abs)

UHV-Schieber

Art. no. 10836-CE24

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Ja

Steuerventil: Nein

Flansch: CF-F (metrische Gewinde)

10.8 1 × 10-10 mbar to 1.2 bar (abs)

UHV-Schieber

Art. no. 10836-CE34

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Ja

Flansch: CF-F (metrische Gewinde)

10.8 1 × 10-10 mbar to 1.2 bar (abs)

UHV-Schieber

Art. no. 10836-CE44

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Ja

Steuerventil: Ja

Flansch: CF-F (metrische Gewinde)

10.8 1 × 10-10 mbar to 1.2 bar (abs)

UHV-Schieber

Art. no. 10836-CE48

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: 3-position pneumatic: double acting

Lagemelder Signal: Ja

Steuerventil: Ja

Flansch: CF-F (metrische Gewinde)

10.8 1 × 10-10 mbar to 1.2 bar (abs)

UHV-Schieber

Art. no. 10836-PE01

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-F

Maßgeschneiderte Lösung

Spezifizieren Sie Ihre individuelle Lösung.

Wenn Sie Ihre Spezifikation bereits vorliegen haben, laden Sie diese bitte hoch und senden Sie sie an uns. Wir senden Ihnen gerne ein Angebot zu.
