Series

01.0 Mini-UHV-Schieber

  • 01.0 - 01032-KE14

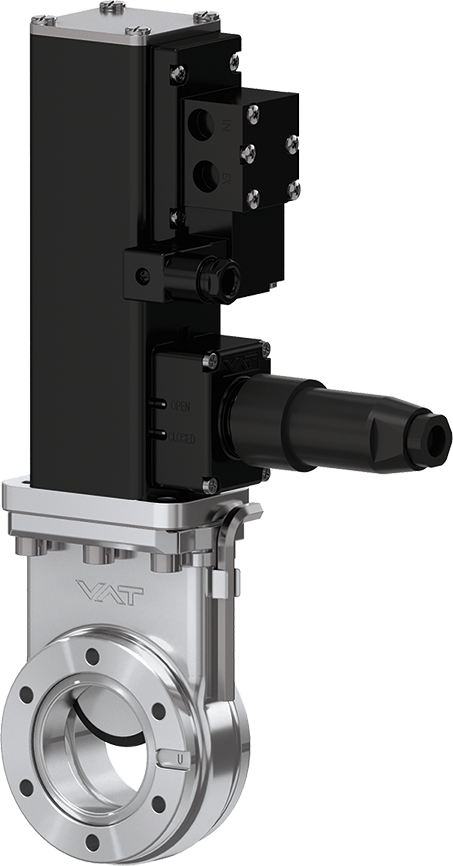

01.0 - 01032-KE14

Series

01.0 Mini-UHV-Schieber

Artikel-Nummer
01032-KE14
1 × 10-10 mbar to 2 bar (abs)

Die Allzweck-Lösung für anspruchsvolle Anwendungen

  • Technische daten
  • Downloads
Grösse
DN 40 (1 ½")
Flange
ISO-KF
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-10 mbar
Druck Max.
2.0 bar (abs)
Leitwert
160 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.06 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
0.7 s
Gewicht
2.2 kg / 4.85 lbs
Max. Temperatur Antrieb
≤ 200 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Optionen für Ihr Produkt
Ventil
Teller
Antrieb
Lagemelder

01.0 Mini UHV Gate Valve 01032-KE14 2D Dimension Drawing

PDF 186.29 KB

010_Mini_UHV_Gate_Valve_01032_KE14_3D_CAD_File-315858_r.zip

ZIP 263.43 KB

01.0 Mini UHV Gate Valve 01032-KE14 Manual

PDF 590.80 KB

01.0 Mini UHV Gate Valve 01032-KE14 Product Datasheet

PDF 91.77 KB
