Zuverlässige Absperrung unter allen Bedingungen

Die 01.0 Mini-UHV-Schieber-Baureihe arbeitet mit der von VAT patentierten MONOVAT-Technologie, die speziell entwickelt wurde, um eine zuverlässige Tellerdichtung ohne Reibung zu gewährleisten. Bei der MONOVAT-Technologie wird die Dichtung an den Teller vulkanisiert, um eine zuverlässige und dauerhafte Abdichtung zu gewährleisten, in Verbindung mit geringer Partikelfreisetzung und reduzierter Ausgasung.

Der spezielle „Soft-Close“-Mechanismus des MONOVAT minimiert darüber hinaus mechanische Stöße des Schiebers. Bei herkömmlichen Ventillösungen können mechanische Stöße zu einer ungewünschten Partikelaktivierung im Vakuumsystem betragen.

Schmiermittelfreiheit, keine Ventilmechanik im Vakuum, eine Ausheiztemperatur bis zu 250 °C und spezielle Reinigungsmöglichkeiten sind weitere Elemente, die Risiken der Prozesskontamination vermeiden.

Durch ihren modularen Aufbau und ihre vielfältigen Gestaltungsmöglichkeiten lässt sich die Baureihe 01.0 - auch nach der Installation - an nahezu jede Anforderung anpassen und bietet zahlreiche Update-Möglichkeiten, z.B. in Form von unterschiedlichen Antrieben oder Tellern.

Bereits in tausenden von anspruchsvollen Anwendungen unter verschiedenen Prozessbedingungen installiert, hat die Baureihe 01.0 ihre herausragende Zuverlässigkeit bewiesen. Sie hat sich zum Standard für die UHV-Absperrung in Größen von DN 16 - 50 mm (5/8" - 2") entwickelt.

01.0

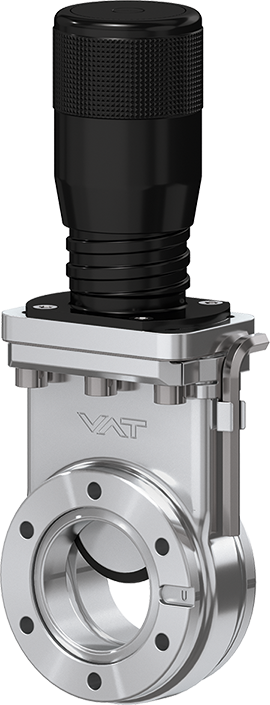

Manuell
01.0

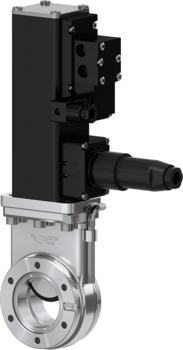

Pneumatisch

01.0
Geschlossen
01.0

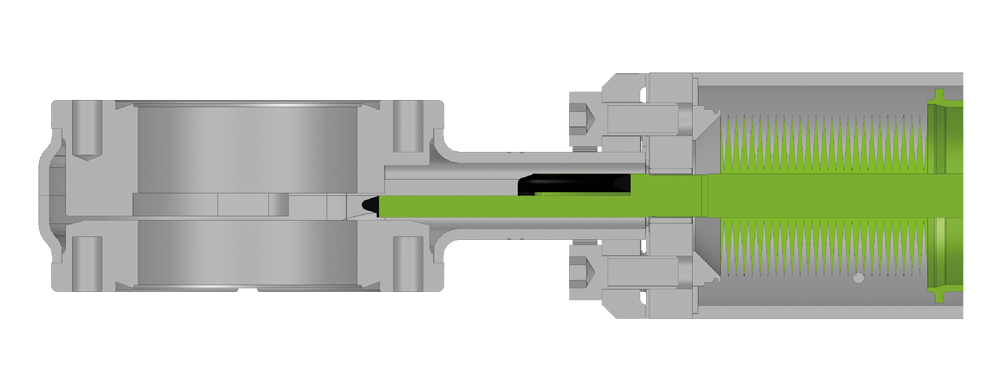

Offen

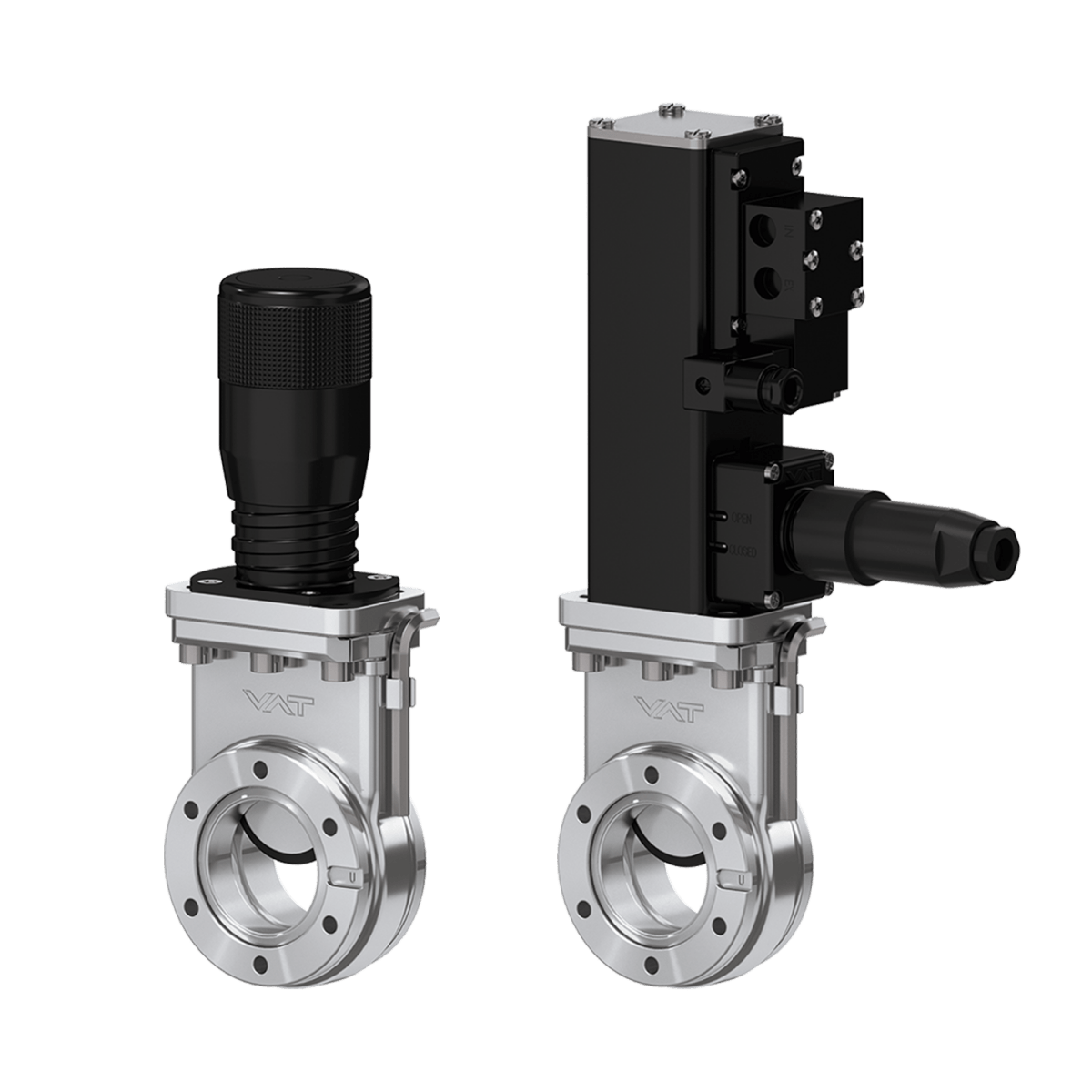

Der 01.0 Mini-UHV-Schieber ist mit manuellem und pneumatischem Antrieb, mit Steuerventil entweder als "On-Board“-Lösung oder zur externen Montage. Die Standardspannung des Steuerventils beträgt 24 VDC, andere Spannungen sind auf Anfrage erhältlich.

Die Ventilstellung wird mit einer optischen (mechanischen) Anzeige angezeigt. Standardoptionen für Flanschanschlüsse sind ISO-KF, CF-F. Kundenspezifische Flansche können integriert werden. Das Standard-Dichtungsmaterial ist FKM, aber andere Materialien sind auf Anfrage erhältlich.

Spezielle Versionen des 01.0 für die Gasanalyse bieten Bypass-Ventile und Blendenmodule, die für eine zuverlässige und festdefinierte Druckreduzierung kombiniert werden. Teller mit verschiedenen Öffnungsgrössen für integrierte Fenster und Folien sind ebenfalls eine Option.

Hauptmerkmale des 01.0 Mini-UHV-Schieber

Features:

    • Zuverlässiger, robuster, modularer Aufbau
    • MONOVAT-Technologie zur Vermeidung von Partikelfreisetzung
    • Schmiermittelfrei und ausheizbar bis zu 250°C
    • Geschweißter Metallbalg zur Abdichtung der Schiebedurchführung
    • Robustes Edelstahlgehäuse

Benefits:

    • Zuverlässige Leistung
    • Upgrade-Optionen
    • Geringe und einfache Wartung
    • Niedrige Betriebskosten

Modulares Design

Mini-UHV-Schieber

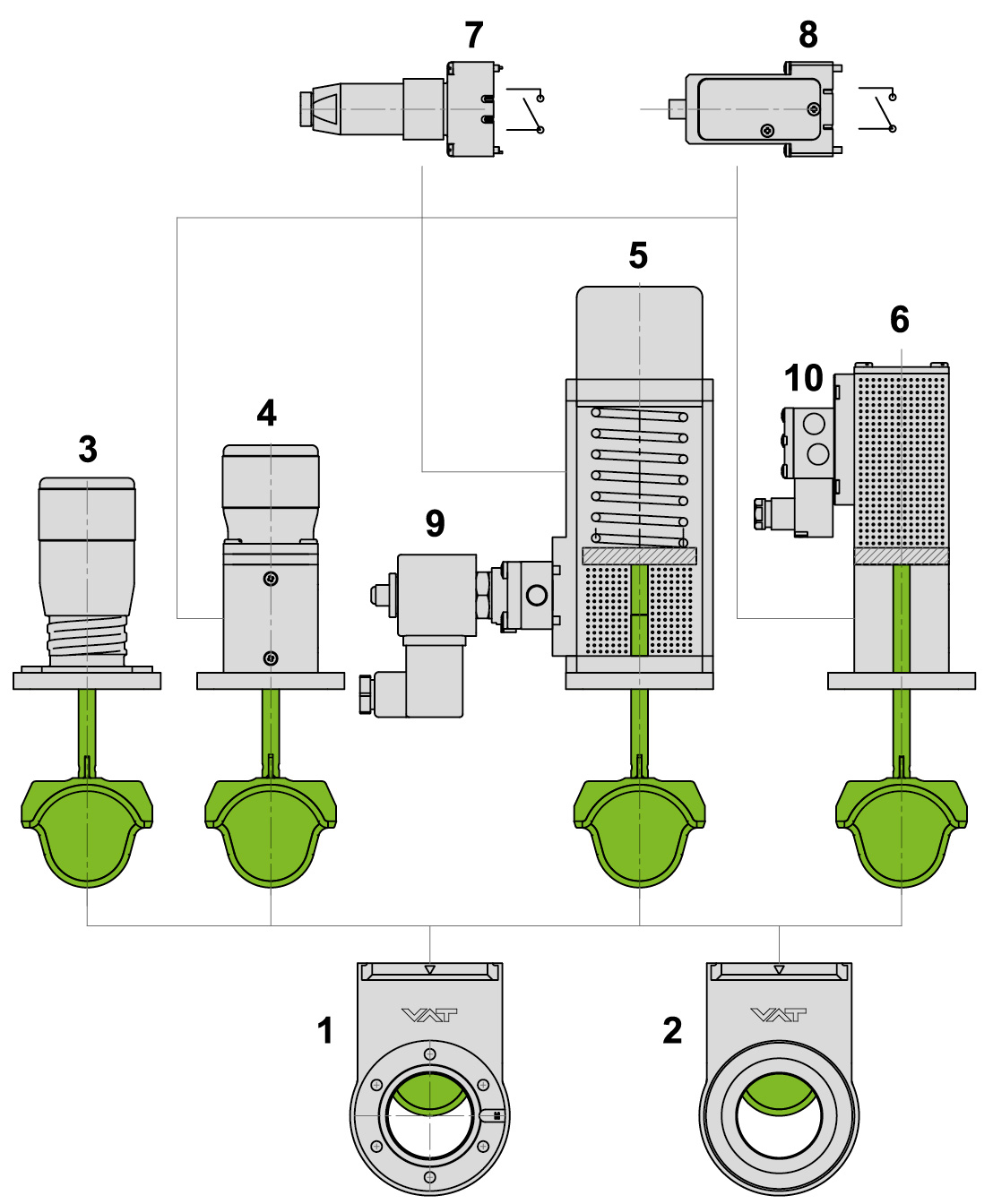

1 Ventilgehäuse mit CF-F-Flansch
2 Ventilgehäuse mit ISO-KF-Flansch
3 Manueller Antrieb
4 Handantrieb mit Lagemelder
5 Pneumatischer Antrieb: einfachwirkend mit Schließfeder (NC) oder einfachwirkend mit Öffnungsfeder (NO)
6 Pneumatischer Antrieb: doppeltwirkend, mechanisch verriegelt
7 Lagemelder bis 80 °C (Standard)
8 Lagemelder bis 200 °C (Option)
9 3/2-Wege Steuerventil
10_ 4/2-Wege Steuerventil
  • Technische daten
Grössen DN 16 (⅝"), DN 25 (1’’) DN 40 (1½’’), DN 50 (2’’)

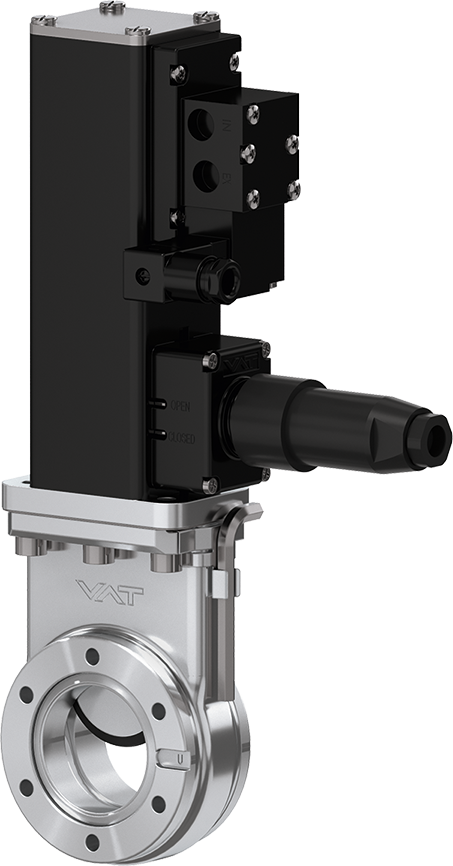

AntriebPneumatischEinfachwirkend mit Schließfeder (NC) oder Öffnungsfeder (NO),
oder doppeltwirkend
 ManuellMit Drehgriff
Material Rostfreier Stahl
Durchführung Bälge
Standard Flansche ISO-KF, CF-F
LeckrateVentilkörper< 5 × 10-10 mbar ls-1
 Ventilsitz< 1 × 10-9 mbar ls-1
Druckbereich 1 × 10-10 mbar to 2 bar (abs)
DifferenzdruckAm Teller≤ 2 bar
 Beim Öffnen≤ 30 mbar
Zyklen bis zur ersten Wartung 50 000
TemperaturVentilkörper≤ 250 °C open / ≤ 200 °C closed
 Pneumatischer Antrieb≤ 200 °C
 Steuerventil≤ 50 °C
 Lagemelder≤ 80 °C
 Manueller Antrieb≤ 250 °C
Aufheiz- und Abkühlrate ≤ 50 °C h-1
MaterialVentilkörperAISI 304 (1.4301), AISI 316L (1.4435)
 MechanismusAISI 304 (1.4301)
 BalgAISI 316L (1.4435)
DichtungKopfMetall
 TellerFKM (Viton®)
Einbaulage Beliebig
SteuerventilAntrieb mit Schließ- oder Öffnungsfeder24 VDC, 9.0 W (andere auf Anfrage)
 Antrieb doppeltwirkend24 VDC, 5.4 W (andere auf Anfrage)
Lagemelder: SchaltleistungSpannung≤ 250 VAC≤ 50 VDC
 Strom≤ 5 A≤ 3 A
Ventilstellungsanzeige Visuell (Mechanisch)



Produkt spezifizieren

Wählen Sie Produktdetails aus, um Ihre Anforderungen zu spezifizieren und damit ein Angebot oder CAD-Daten zum Download zu erhalten.

01.0 1 × 10-10 mbar to 2 bar (abs)

Mini-UHV-Schieber

Art. no. 01024-KE01

Grösse: DN 16 (⅝")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-KF

01.0 1 × 10-10 mbar to 2 bar (abs)

Mini-UHV-Schieber

Art. no. 01024-KE22

Grösse: DN 16 (⅝")

Material: Nichtrostender Stahl

Antrieb: Pneumatisch, einfachwirkend mit Öffnungsfeder

Lagemelder Signal: Ja

Steuerventil: Nein

Flansch: ISO-KF

01.0 1 × 10-10 mbar to 2 bar (abs)

Mini-UHV-Schieber

Art. no. 01024-KE41

Grösse: DN 16 (⅝")

Material: Nichtrostender Stahl

Antrieb: Pneumatic, single acting with closing spring (NC)

Lagemelder Signal: Ja

Steuerventil: Ja

Flansch: ISO-KF

01.0 1 × 10-10 mbar to 2 bar (abs)

Mini-UHV-Schieber

Art. no. 01024-KE44

Grösse: DN 16 (⅝")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Ja

Steuerventil: Ja

Flansch: ISO-KF

01.0 1 × 10-10 mbar to 2 bar (abs)

Mini-UHV-Schieber

Art. no. 01028-KE01

Grösse: DN 25 (1")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-KF

01.0 1 × 10-10 mbar to 2 bar (abs)

Mini-UHV-Schieber

Art. no. 01028-KE08

Grösse: DN 25 (1")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Ja

Steuerventil: Nein

Flansch: ISO-KF

01.0 1 × 10-10 mbar to 2 bar (abs)

Mini-UHV-Schieber

Art. no. 01028-KE11

Grösse: DN 25 (1")

Material: Nichtrostender Stahl

Antrieb: Pneumatic, single acting with closing spring (NC)

Flansch: ISO-KF

01.0 1 × 10-10 mbar to 2 bar (abs)

Mini-UHV-Schieber

Art. no. 01028-KE14

Grösse: DN 25 (1")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-KF
