Series

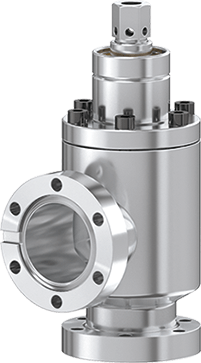

57.0 XHV-Ganzmetall-Eckventil

  • 57.0 - 57036-GE02
  • 57.0 - XHV-Ganzmetall-Eckventil
57.0 - 57036-GE02
57.0 - XHV-Ganzmetall-Eckventil
Vergrößern

Series

57.0 XHV-Ganzmetall-Eckventil

Artikel-Nummer
57036-GE02
XHV to 5 bar (abs)

Für extreme Temperatur- und Strahlungsanforderungen (DN 63 - 160)

  • Technische daten
  • Downloads
Grösse
DN 63 (2 ½")
Flange
CF-R (Drehflansch)
Material
Nichtrostender Stahl
Antrieb
Manuell
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
XHV
Druck Max.
5.0 bar (abs)
Leitwert
125 ls⁻¹
Differenzdruck am Teller
≤ 5 bar
Differenzdruck bei Öffnung
≤ 1 bar
Gewicht
8 / 17.64
Max. Temperatur Antrieb
≤ 300 °C
Max. Temperatur Ventilkörper
≤ 350°C
Optionen für Ihr Produkt
Ventil
Lagemelder
Antrieb

57.0 XHV All-Metal Angle Valve 57036-GE02 2D Dimension Drawing

PDF 179.58 KB

57.0 XHV All-Metal Angle Valve 57036-GE02 Product Datasheet

PDF 26.72 KB

570_XHV_All_Metal_Angle_Valve_57036_GE02_Product_Datasheet-260090DA_r.pdf

PDF 26.72 KB

570_XHV_All_Metal_Angle_Valve_57036_GE02_3D_CAD_File-233847.zip

ZIP 142.18 KB

57.0 XHV All-Metal Angle Valve 57036-GE02 Manual

PDF 1.74 MB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
