Zuverlässige Absperrung

Die 57.0 XHV-Ganzmetall-Eckventile sind für die zuverlässige Absperrung von UHV- und XHV-Anwendungen, Hoch- und Tieftemperaturumgebungen sowie für Strahlung bis 108 Gy konzipiert.

Diese Ganzmetall-Eckventile sind auf maximale Leitfähigkeit ausgelegt und mit der VATRING "Hart auf Hart"-Dichtungstechnologie ausgestattet. Dieses dynamische Ganzmetall-Dichtsystem zeichnet sich durch gleichbleibend zuverlässige Abdichtung und konstante Schließkräfte aus. Es ermöglicht hohe Dichtkräfte bei vergleichbar geringen Axialkräften. Die Dichtpartner sind aus rostfreiem Stahl gefertigt und verformen sich nur elastisch.

Die Ventile können bis 450 °C in offener oder 350 °C in geschlossener Stellung ausgeheißt werden. Sie sind für eine Lebensdauer von 10 000 Zyklen ausgelegt und getestet.

Bereits in tausenden von anspruchsvollen Anwendungen unter verschiedenen Prozessbedingungen installiert, haben die Baureihe 57.0 ihre herausragende Zuverlässigkeit bewiesen.

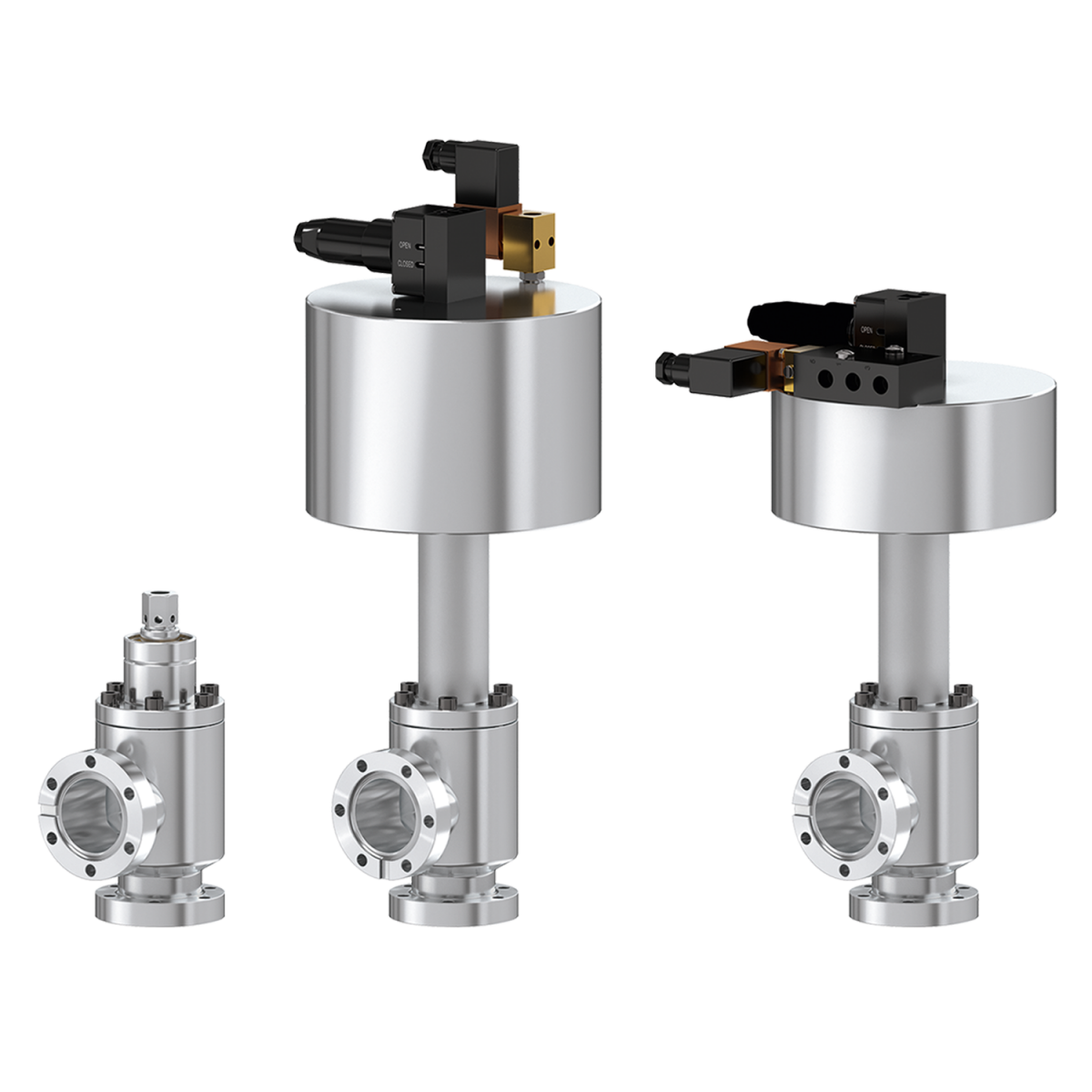

Verschiedene Designoptionen bei Antrieb, Flanschanschlüssen oder zusätzlichen Vakuumanschlüssen machen es einfach, die Ventile in jede Vakuumanwendung zu integrieren.

VAT

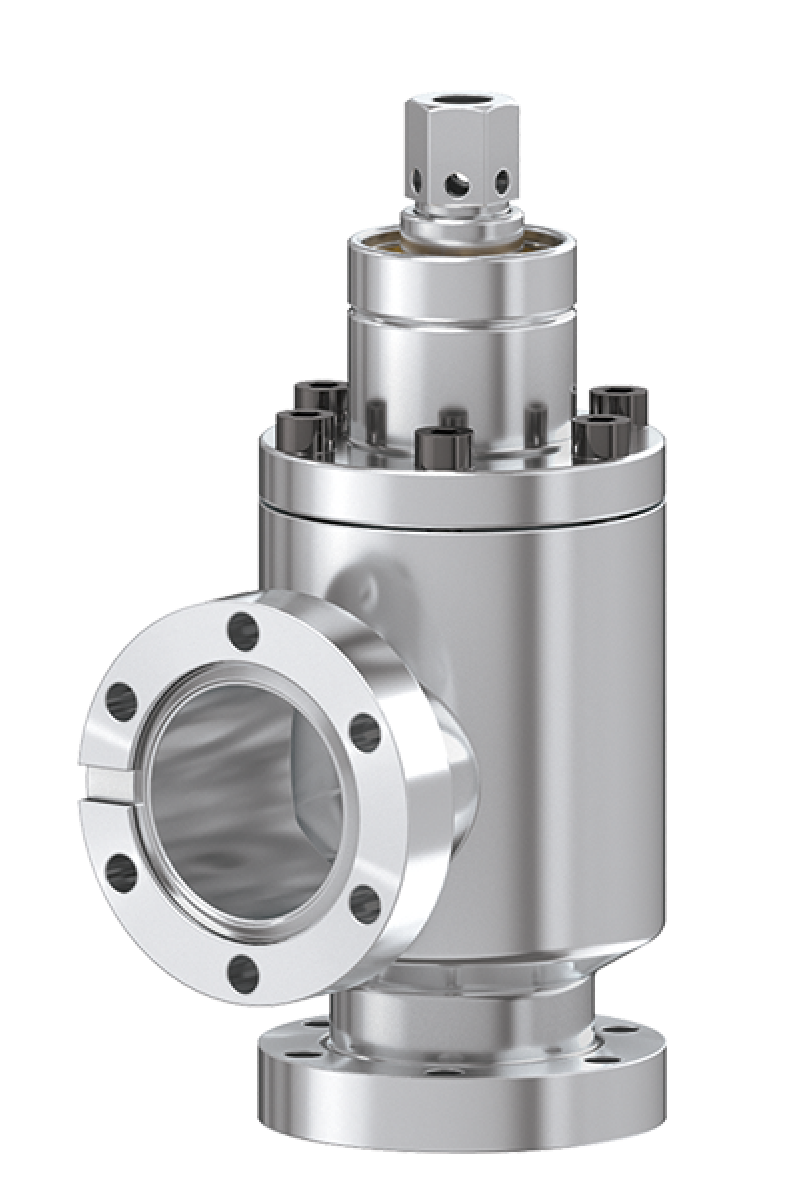

Manuell
VAT

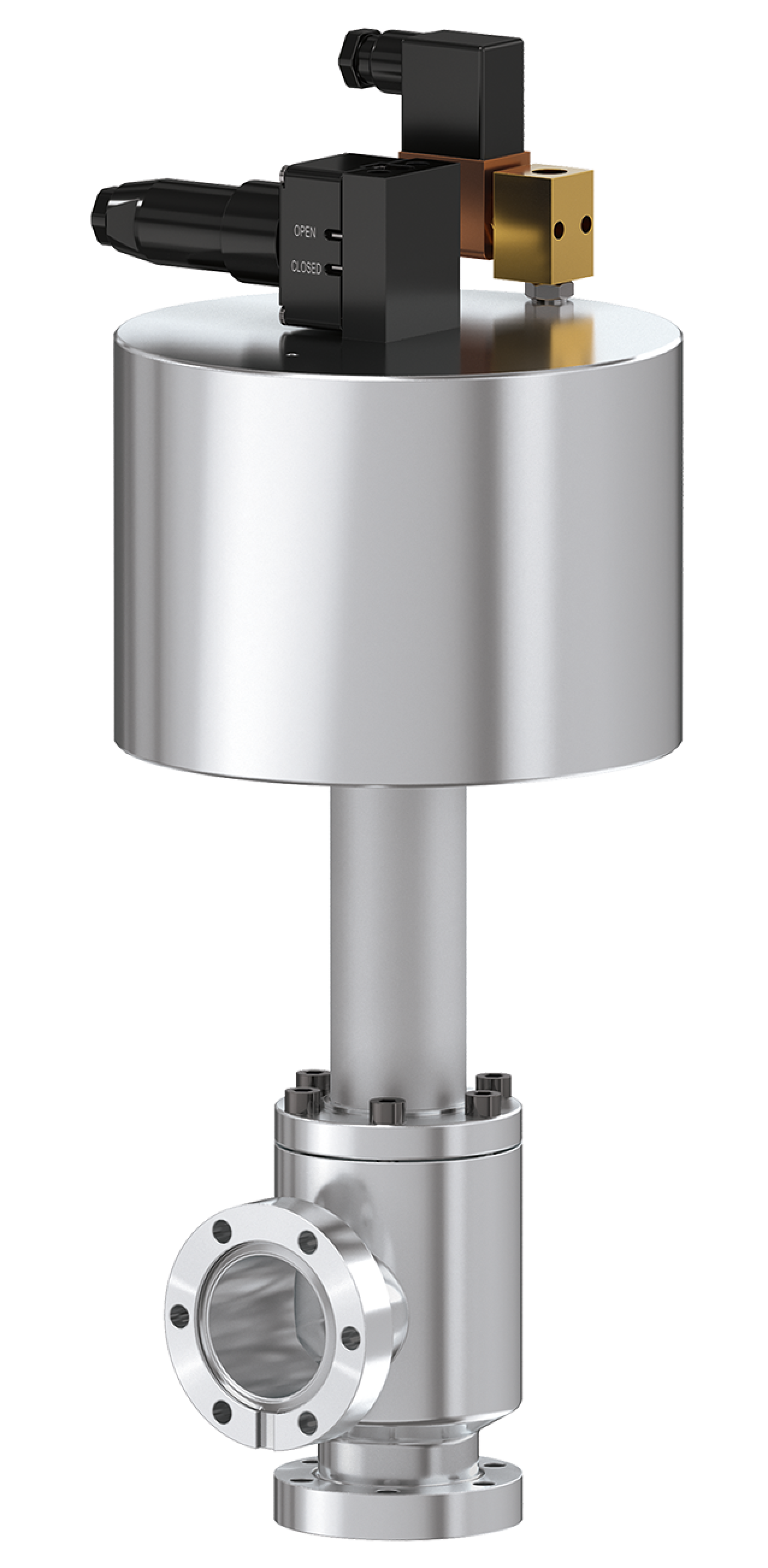

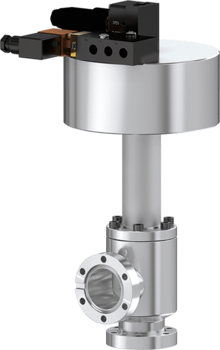

Pneumatisch,
doppeltwirkend
VAT
Pneumatisch,
einfachwirkend mit Schließfeder (NC)
VAT

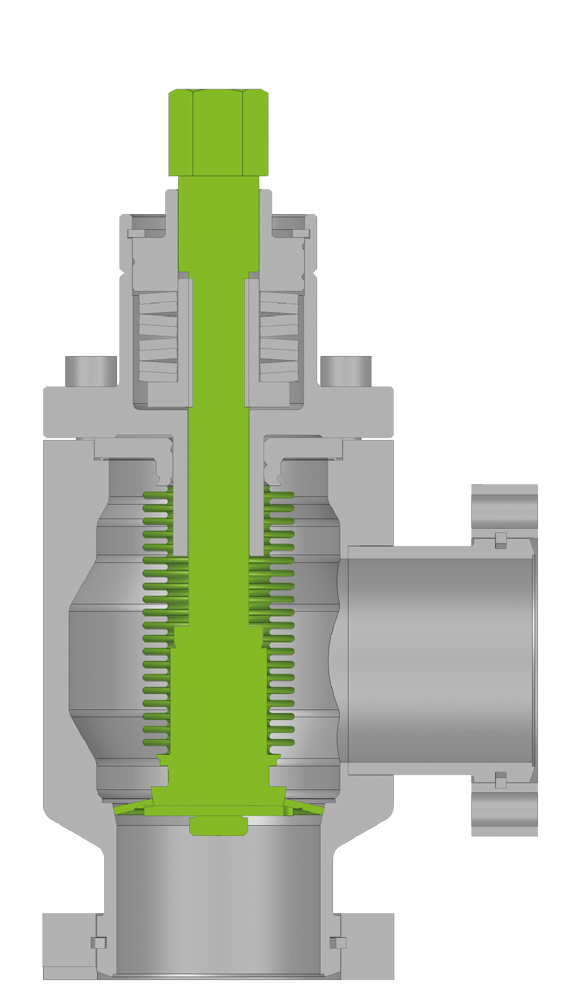

Geschlossen
VAT
Offen

Ein wesentliches Merkmal der Baureihen 57.0 ist das VATRING-Dichtungssystem, das auch in anderen bekannten VAT Ganzmetallventilen verwendet wird. Aufgrund der konstanten Dichtkraft des VATRING-Systems können diese Ventile nicht nur mit manuellen Antrieben, sondern auch mit pneumatisch doppeltwirkenden und pneumatisch federschließenden Antrieben ausgelegt werden. Sie sind damit weltweit die einzigen Ganzmetall-Eckventile die pneumatisch betätigt werden!

Die Ventile sind in den Größen DN 63 mm, 100 mm, 160 mm (57.0) erhältlich. Standardflansch ist CF-R, von CF-R 16 bis CF-R 63, wobei die drehbaren Flansche fest fixiert sind. Verschiedene andere Optionen sind verfügbar.

Hauptmerkmale des 57.0 XHV-Ganzmetall-Eckventil

Merkmale:

    • Maximaler Leitwert
    • VATRING-Ganzmetalldichtung "Hart auf Hart"
    • Herausragende Temperatur- und Strahlungsbeständigkeit
    • Optionaler pneumatischer Antrieb

Vorteile:

    • Zuverlässige Leistung unter extremen XVH-Bedingungen
    • Keine Wartung innerhalb der angegebenen Lebensdauer erforderlich
    • Niedrige Betriebskosten
  • Technische daten
Grössen DN 63 (2½"), DN 100 (4"), DN 160 (6")
AntriebManuellSechskantkopf
 PneumatikEinfachwirkend mit Schliessfeder (NC) oder Doppeltwirkend
Gehäusewerkstoff Nichtrostender Stahl
Durchführung Balg
Standard Flansche CF-R
DichheitVentilgehäuse< 1 × 10-10 mbar ls-1
 Ventilsitz< 1 × 10-10 mbar ls-1
Druckbereich XHV bis 5 bar (abs)
Differenzdruckam Teller≤ 5 bar
 beim Öffnen≤ 1 bar
Zyklen bis zur ersten Wartung 10 000
AusheiztemperaturVentilgehäuse≤ 450 °C offen / ≤ 350 °C geschlossen
 HandantriebDN 63 – 160≤ 300 °C offen und geschlossen
 Pneumatikantrieb≤ 150 °C (einfachwirkend mit Schliessfeder)
≤ 200 °C (doppeltwirkend)
 Steuerventil≤ 80 °C
 Lagemelder≤ 80 °C (Option: 200 °C)
Aufheiz- und Abkühlrate ≤ 60 °C h-1
WerkstoffVentilgehäuseAISI 316L (1.4404, 1.4435)
 MechanikAISI 316L (1.4404, 1.4435)
 BalgAISI 316L (1.4435)
DichtungKopf, TellerMetall (versilbert)
Einbaulage Beliebig
Steuerventil 24 VDC, 2.5 W (andere auf Anfrage)
Lagemelder: SchaltleistungSpannung≤ 50 VAC/DC
 Strom80 °C: ≤ 1.2 A200 °C: ≤ 1.0 A
Ventilstellungsanzeige Visual (Mechanical)



Produkt spezifizieren

Wählen Sie Produktdetails aus, um Ihre Anforderungen zu spezifizieren und damit ein Angebot oder CAD-Daten zum Download zu erhalten.

57.0 XHV to 5 bar (abs)

XHV-Ganzmetall-Eckventil

Art. no. 57036-GE02

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: CF-R (Drehflansch)

57.0 XHV to 5 bar (abs)

XHV-Ganzmetall-Eckventil

Art. no. 57036-GE05

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Visuell (Mechanisch), 200° C

Steuerventil: Nein

Flansch: CF-R (Drehflansch)

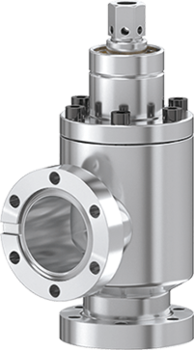

57.0 XHV to 5 bar (abs)

XHV-Ganzmetall-Eckventil

Art. no. 57036-GE08

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Visuell (Mechanisch), 80° C

Steuerventil: Nein

Flansch: CF-R (Drehflansch)

57.0 XHV to 5 bar (abs)

XHV-Ganzmetall-Eckventil

Art. no. 57036-GE11

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatic, single acting with closing spring (NC)

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: CF-R (Drehflansch)

57.0 XHV to 5 bar (abs)

XHV-Ganzmetall-Eckventil

Art. no. 57036-GE14

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: CF-R (Drehflansch)

57.0 XHV to 5 bar (abs)

XHV-Ganzmetall-Eckventil

Art. no. 57036-GE21

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatic, single acting with closing spring (NC)

Lagemelder Signal: Visuell (Mechanisch), 80° C

Steuerventil: Nein

Flansch: CF-R (Drehflansch)

57.0 XHV to 5 bar (abs)

XHV-Ganzmetall-Eckventil

Art. no. 57036-GE24

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Visuell (Mechanisch), 80° C

Steuerventil: Nein

Flansch: CF-R (Drehflansch)

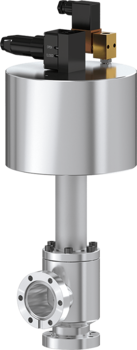

57.0 XHV to 5 bar (abs)

XHV-Ganzmetall-Eckventil

Art. no. 57036-GE41

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatic, single acting with closing spring (NC)

Lagemelder Signal: Visuell (Mechanisch), 80° C

Steuerventil: Ja

Flansch: CF-R (Drehflansch)
