Series

21.0 Klappenventil

  • 21.0 - 21040-PE44
  • 21.0 - Klappenventil

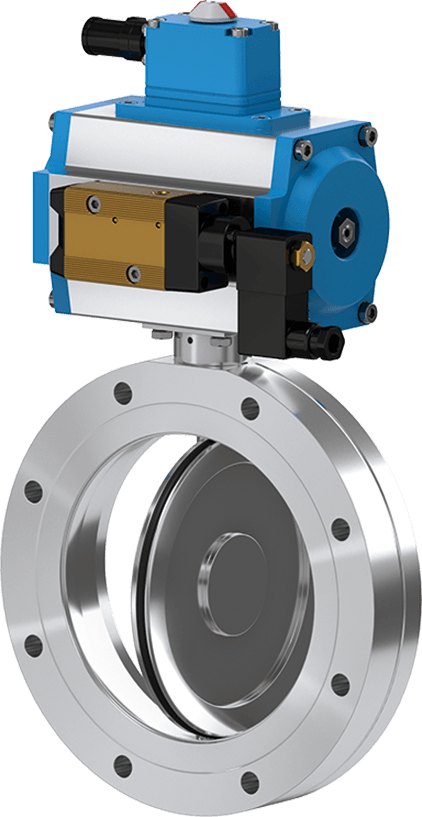

21.0 - 21040-PE44
21.0 - Klappenventil
Vergrößern

Series

21.0 Klappenventil

Artikel-Nummer
21040-PE44
DN 160

Zuverlässige Absperrung in kompakter Bauform

  • Technische daten
  • Downloads
Grösse
DN 100 (4")
Flange
ISO-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
4.0 bar (abs)
Leitwert
1000 ls⁻¹
Differenzdruck am Teller
≤ 4 bar
Differenzdruck bei Öffnung
≤ 4 bar
Max. Temperatur Steuerventil
≤ 50 °C
Max. Druck der Druckluft
6 bar / 87 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
0.55 s / 0.32 s
Gewicht
7.4 / 16.31
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil

210_Butterfly_Valve_21040_PE44_3D_CAD_File-210_FV_Butterfly_Valve_21040_PE44_3D_CAD_File-869067.zip

ZIP 1.30 MB

21.0 Butterfly Valve 21040-PE44 Product Datasheet

PDF 55.29 KB

21.0 Butterfly Valve 21040-PE44 Manual

PDF 2.48 MB

21.0 Butterfly Valve 21040-PE44 2D Dimension Drawing

PDF 358.94 KB
