Wenn der Platzbedarf eine Alternative zu einem Schieberventil erfordert

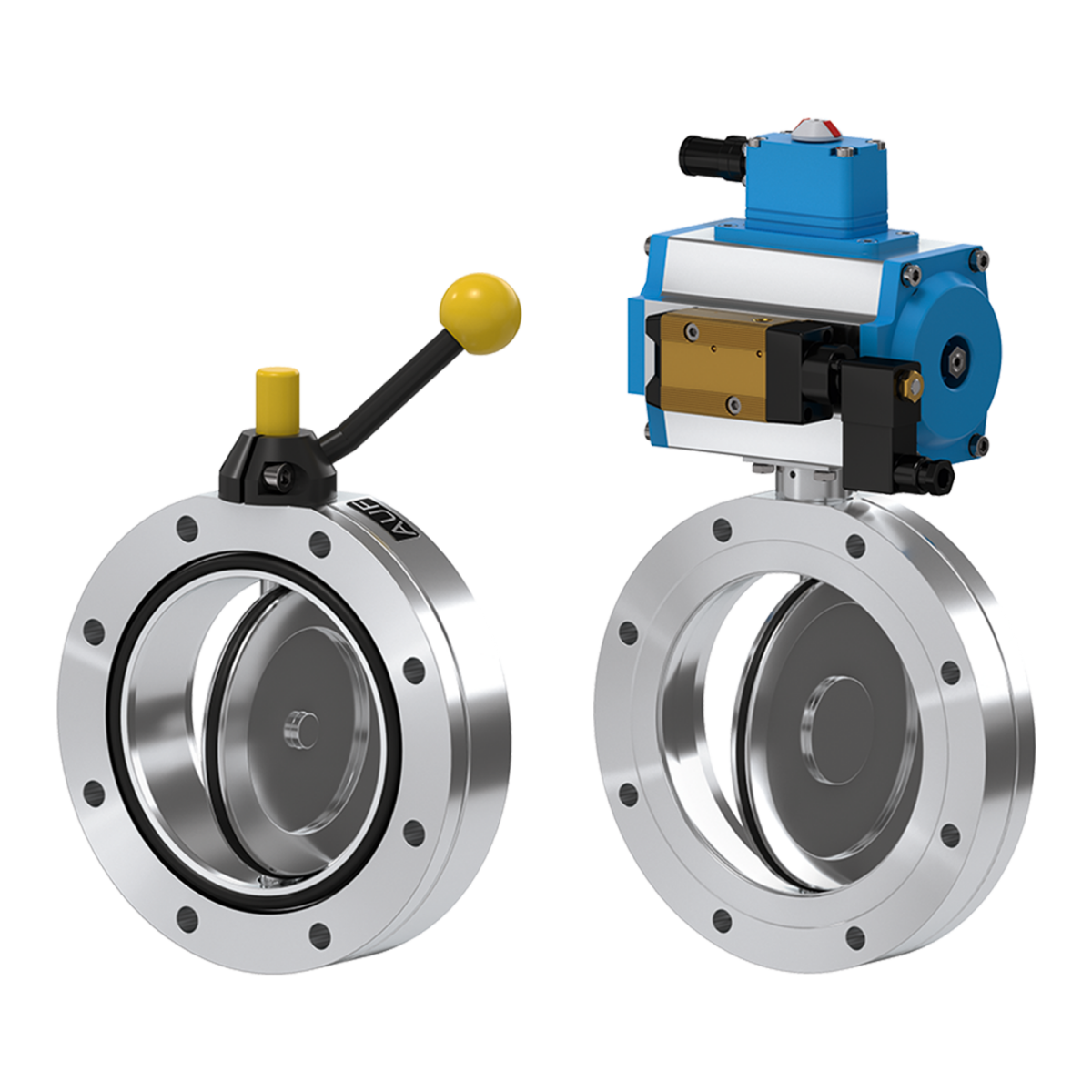

Das 21.0 Klappenventil bietet die gleiche zuverlässige Absperrung wie Standard-Schieberventile mit dem Vorteil eines geringeren Platzbedarfs. Das Klappenprinzip in Kombination mit den kompakten Antriebskonstruktionen ermöglicht Einbausituationen mit sehr begrenztem Platzangebot.

Bei Differenzdruckbedingungen ist das Ventil voll funktionsfähig.

Bereits in tausenden von anspruchsvollen Anwendungen unter verschiedenen Prozessbedingungen installiert, hat die Baureihe 21.0 ihre herausragende Zuverlässigkeit bewiesen. Mit einer robusten Konstruktion sowie einer reduzierten und einfachen Wartung überzeugt die Baureihe in allen Belangen. Das 21.0 Klappenventil hat sich besonders zur Isolation von Vakuumpumpen bewährt.

VAT

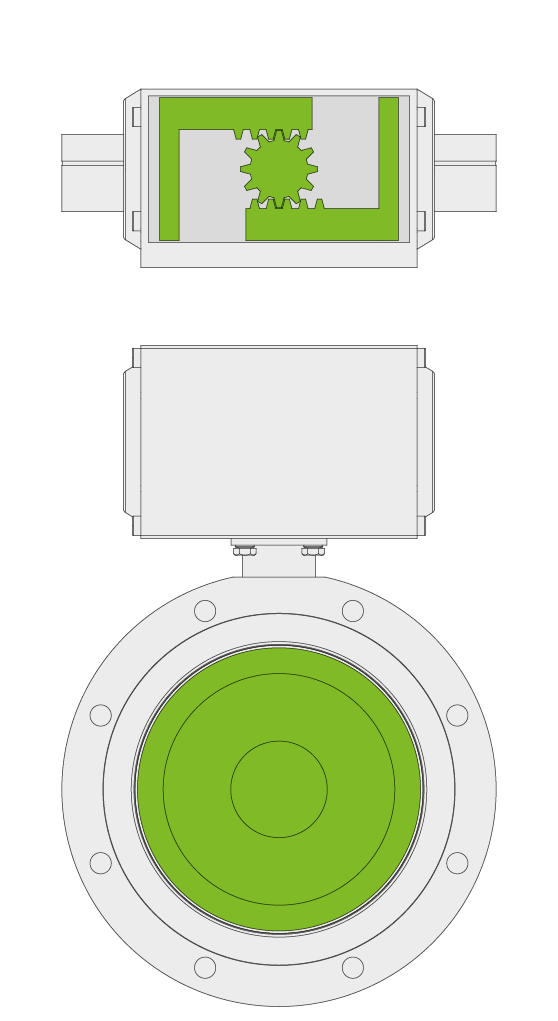

Geschlossen
VAT

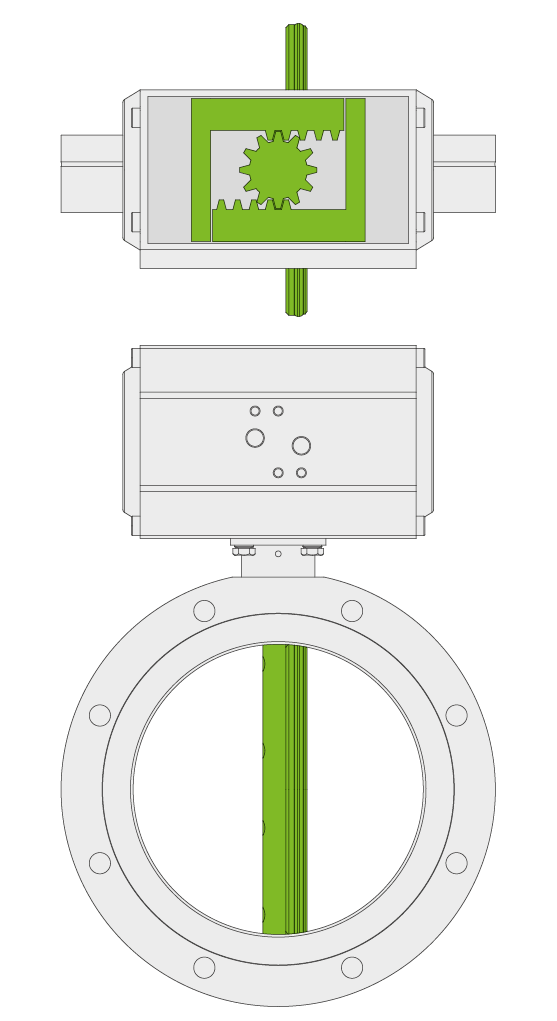

Offen

Das 21.0 Klappenventil ist in Edelstahl erhältlich, mit Standard-Flanschanschlüssen in ISO-F für DN 63 - 160mm (2½" - 6") sowie ISO-F und ISO-K Flanschanschlüssen für DN 250mm (10"). Anschlüsse für Grobevakuierung, Entlüftung oder Messgeräte können integriert werden.

Der Dichtungswerkstoff für die Kopf- und Tellerdichtung ist FKM.

Hauptmerkmale des 21.0 Klappenventil

Merkmale:

    • Kompakte Bauweise
    • Betriebsfähig unter Differenzdruck
    • Zuverlässiger Betrieb
    • Geringe Wartung

Vorteile:

    • Kleine Stellfläche
    • Hohe Verfügbarkeit
    • Niedrige Betriebskosten
  • Technische daten
Grössen  DN 63 (2½"), DN 100 (4"), DN 160 (6"), DN 250 (10")
AntriebPneumatisch Doppeltwirkend
 Manuell mit Drehgriff
Gehäusewerkstoff  Nichtrostender Stahl
Durchführung  Drehdurchführung
Standard Flansche DN 63 – 160ISO-F
  DN 250ISO-F, ISO-K
DichtheitVentilgehäues < 1 × 10-9 mbar ls-1
 Ventilsitz Handantrieb < 5 × 10-9 mbar ls-1
 Ventilsitz Pneumatischer Antrieb < 1 × 10-9 mbar ls-1
DruckbereichHandantriebDN 63 – 1001 × 10-8 mbar to 4 bar (abs)
  DN 160, 2501 × 10-8 mbar to 1.3 bar (abs)
 Pneumatischer AntriebDN 63 – 2501 × 10-8 mbar to 1.3 bar (abs)
Differenzdruck am TellerHandantriebDN 63 – 100≤ 4 bar
  DN 160≤ 1.3 bar
 Pneumatischer AntriebDN 63 – 100≤ 1.3 bar
Differenzdruck beim Öffnen  ≤ 1.3 bar
Zyklen bis zur ersten WartungHandantriebDN 63 – 100100 000
 Pneumatischer AntriebDN 63, 2501 Million
  DN 100, 1601.5 Million
TemperaturVentilgehäuse ≤ 150 °C
 Antrieb ≤ 80 °C
 Steuerventil ≤ 50 °C
 Lagemelder ≤ 80 °C
WerkstoffVentilgehäuse, Teller, Schaft AISI 304 (1.4301)
DichtungKopf, Teller FKM
Einbaulage  Beliebig
Steuerventil  24 VDC, 5.7 W, normal geschlossen (NC)
(andere auf Anfrage)
Lagemelder: SchaltleistungSpannung ≤ 50 VAC / 5 – 30 VDC
 Strom 0.1 A



Produkt spezifizieren

Wählen Sie Produktdetails aus, um Ihre Anforderungen zu spezifizieren und damit ein Angebot oder CAD-Daten zum Download zu erhalten.

21.0 1 × 10-8 mbar to 1.3 bar (abs)

Klappenventil

Art. no. 21036-PE06

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-F (doppelte Lochzahl)

21.0 1 × 10-8 mbar to 1.3 bar (abs)

Klappenventil

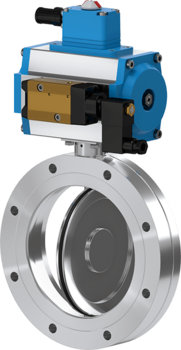

Art. no. 21036-PE14

Grösse: DN 63 (2 ½")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-F

21.0 1 × 10-8 mbar to 1.3 bar (abs)

Klappenventil

Art. no. 21040-PE06

Grösse: DN 100 (4")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-F

21.0 1 × 10-8 mbar to 1.3 bar (abs)

Klappenventil

Art. no. 21040-PE14

Grösse: DN 100 (4")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-F

21.0 1 × 10-8 mbar to 1.3 bar (abs)

Klappenventil

Art. no. 21040-PE44

Grösse: DN 100 (4")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Ja

Steuerventil: Ja

Flansch: ISO-F

21.0 1 × 10-8 mbar to 1.3 bar (abs)

Klappenventil

Art. no. 21044-PE06

Grösse: DN 160 (6")

Material: Nichtrostender Stahl

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-F

21.0 1 × 10-8 mbar to 1.3 bar (abs)

Klappenventil

Art. no. 21044-PE14

Grösse: DN 160 (6")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: ISO-F

21.0 1 × 10-8 mbar to 1.3 bar (abs)

Klappenventil

Art. no. 21044-PE24

Grösse: DN 160 (6")

Material: Nichtrostender Stahl

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Ja

Steuerventil: Nein

Flansch: ISO-F

Maßgeschneiderte Lösung

Spezifizieren Sie Ihre individuelle Lösung.

Wenn Sie Ihre Spezifikation bereits vorliegen haben, laden Sie diese bitte hoch und senden Sie sie an uns. Wir senden Ihnen gerne ein Angebot zu.
