Series

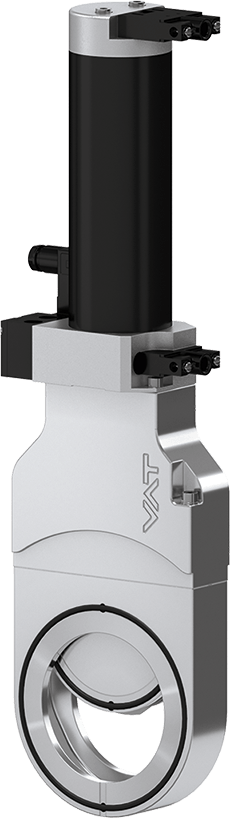

08.1 Flachschieber

  • 08.1 - 08136-FA14
  • 08.1 - Flachschieber
08.1 - 08136-FA14
08.1 - Flachschieber
Vergrößern

Series

08.1 Flachschieber

Artikel-Nummer
08136-FA14
1 × 10-7 mbar to 1.6 bar (abs)

Bei begrenzen Einbauraum (DN 63 - 100)

  • Technische daten
  • Downloads
Grösse
DN 63 (2 ½")
Flange
DIN centering ring
Material
Aluminium
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-7 mbar
Druck Max.
1.6 bar (abs)
Leitwert
1000 ls⁻¹
Schliess- / ÖffnungsZeit
1.5 s
Gewicht
1.5 / 3.31
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C
Optionen für Ihr Produkt
Antrieb
Lagemelder
Ventil
Teller

08.1 Insertable Gate Valve 08136-FA14 2D Dimension Drawing

PDF 205.35 KB

08.1 Insertable Gate Valve 08136-FA14 Manual

PDF 329.28 KB

08.1 Insertable Gate Valve 08136-FA14 Product Datasheet

PDF 87.65 KB
