Zuverlässige Absperrung auf kleiner Grundfläche

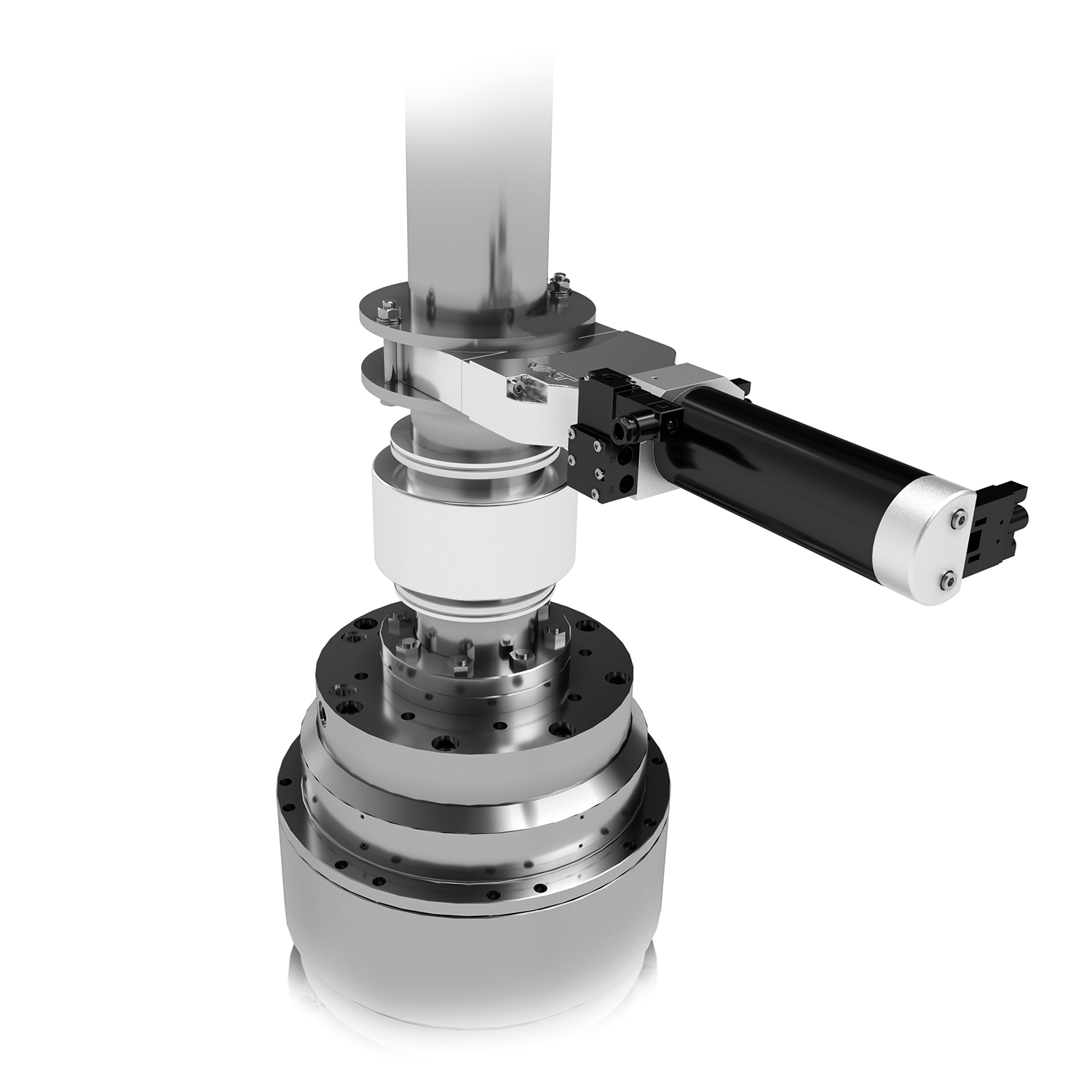

Der 08.1 Flachschieber ist so konstruiert, dass er ohne Flansche direkt zwischen zwei Anschlussleitungen eingebaut wird. Der Vorteil: Er braucht nur sehr wenig Platz.

Der Schieber nutzt die patentierte VATLOCK-Technologie von VAT. Mit ihr wird eine zuverlässige Tellerabdichtung ohne jegliche Reibung gewährleistet. Zu dem verriegelt die VATLOCK-Technologie den Schieber mechanisch in geschlossener Position auf beiden Seiten des Schiebers. Dies erlaubt eine flexible und zuverlässige Nutzung des 08.1 Flachschiebers in unterschiedlichsten Anwendungssituationen und bietet bei pneumatischem Antrieb zusätzliche Sicherheit bei Ausfall der Druckluftversorgung.

In seinem modularen Aufbau und den verschiedenen Ausführungsoptionen lässt sich die Baureihe 08.1 auf nahezu jede Anwendung anpassen.

Bereits in tausenden von anspruchsvollen Anwendungen installiert, hat die Baureihe 08.1 ihre herausragende Zuverlässigkeit unter verschiedensten Prozessbedingungen bewiesen.

/
08.1

08.1
Geschlossen
08.1
Offen

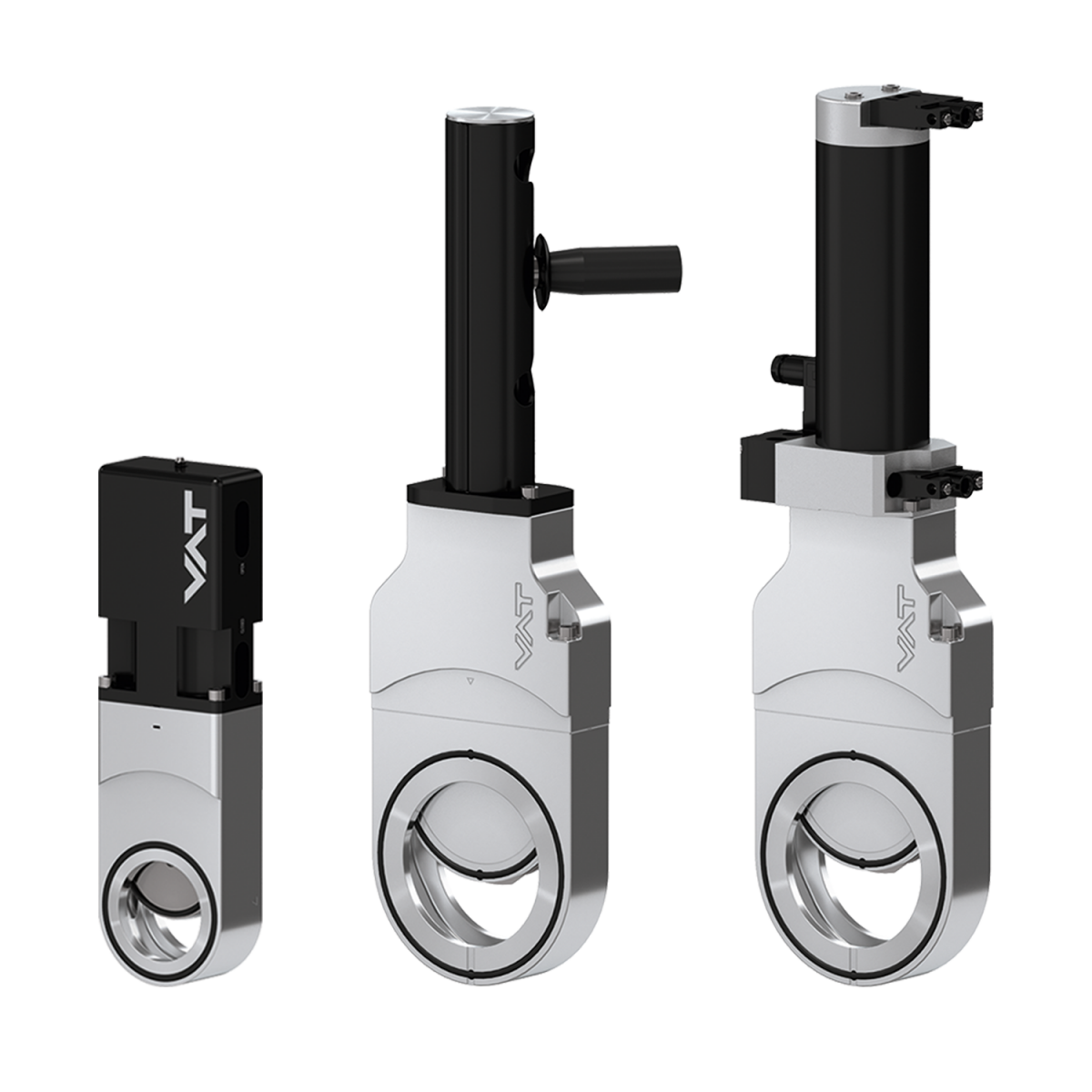

Der 08.1 Flachschieber ist als manuelle oder pneumatische Version erhältlich, mit pneumatischem Steuerventil entweder als „On-Board“-Lösung oder zur externen Montage. Die Standardspannung des Steuerventils beträgt 24 VDC, andere Spannungen sind auf Anfrage erhältlich. Die Baureihe 08.1. verwendet dagegen eine Schubstange und ergänzt die Größenauswahl in der Größe DN 50.

Die Schieberstellung wird über einen Lagemelder visuell (mechanisch) unmittelbar am Ventil angezeigt sowie als elektrisches Signal ausgegeben. Standard-Dichtungsmaterial ist FKM, andere Werkstoffe sind auf Anfrage erhältlich.

Hauptmerkmale des 08.1 Flachschieber

Merkmale:

    • Einschub-Design
    • Zuverlässig und robust
    • VATLOCK-Technologie - sichere Verriegelung in geschlossener Position auf beiden Seiten
    • Verschiedene Antriebs- und Steuerventil-Optionen

Vorteile:

    • Geringer Platzbedarf
    • Zuverlässige Leistung
    • Verlängerter wartungsfreier Betrieb
    • Niedrige Betriebskosten
  • Technische daten
Grössen DN 63 (2½’’), DN 80 (3’’), DN 100 (4")
AntriebPneumatischDoppeltwirkend
 Manuellmit Schubstange
Gehäusewerkstoff Aluminium
Durchführung Schiebedurchführung
Installation DIN-Zentrierring
DichtheitVentilgehäuse< 1 × 10-9 mbar ls-1
 Ventilsitz< 1 × 10-9 mbar ls-1
Druckbereich 1 × 10-7 mbar bis 1.6 bar (abs)
Differenzdruckam Teller≤ 1.6 bar
 beim Öffnen≤ 30 mbar
Zyklen bis zur ersten Wartung 200 000
TemperaturVentilgehäuse≤ 120 °C
 Antrieb≤ 80 °C
 Steuerventil≤ 50 °C
 Lagemelder≤ 80 °C
Aufheiz- und Abkühlrate ≤ 30 °C h-1
WerkstoffVentilgehäuseEN-AW-6061 (3.3211)
 MechanikAISI 304 (1.4301)
DichtungKopf, TellerFKM (Viton®)
Einbaulage Beliebig
Steuerventil 24 VDC, 5.4 W (andere auf Anfrage)
Lagemelder: SchaltleistungSpannung≤ 250 VAC≤ 50 VDC
 Strom≤ 2 A≤ 1.2 A
Ventilstellungsanzeige Visuell (mechanisch)



Produkt spezifizieren

Wählen Sie Produktdetails aus, um Ihre Anforderungen zu spezifizieren und damit ein Angebot oder CAD-Daten zum Download zu erhalten.

08.1 1 × 10-7 mbar to 1.6 bar (abs)

Flachschieber

Art. no. 08136-FA03

Grösse: DN 63 (2 ½")

Material: Aluminium

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: DIN centering ring

08.1 1 × 10-7 mbar to 1.6 bar (abs)

Flachschieber

Art. no. 08136-FA14

Grösse: DN 63 (2 ½")

Material: Aluminium

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: DIN centering ring

08.1 1 × 10-7 mbar to 1.6 bar (abs)

Flachschieber

Art. no. 08136-FA24

Grösse: DN 63 (2 ½")

Material: Aluminium

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Ja

Steuerventil: Nein

Flansch: Flachflansche mit O-Ring-Nuten

08.1 1 × 10-7 mbar to 1.6 bar (abs)

Flachschieber

Art. no. 08136-FA34

Grösse: DN 63 (2 ½")

Material: Aluminium

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Ja

Flansch: Flachflansche mit O-Ring-Nuten

08.1 1 × 10-7 mbar to 1.6 bar (abs)

Flachschieber

Art. no. 08136-FA44

Grösse: DN 63 (2 ½")

Material: Aluminium

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Ja

Steuerventil: Ja

Flansch: Flachflansche mit O-Ring-Nuten

08.1 1 × 10-7 mbar to 1.6 bar (abs)

Flachschieber

Art. no. 08138-FA03

Grösse: DN 80 (3")

Material: Aluminium

Antrieb: Manuell

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: DIN centering ring

08.1 1 × 10-7 mbar to 1.6 bar (abs)

Flachschieber

Art. no. 08138-FA14

Grösse: DN 80 (3")

Material: Aluminium

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Nein

Steuerventil: Nein

Flansch: DIN centering ring

08.1 1 × 10-7 mbar to 1.6 bar (abs)

Flachschieber

Art. no. 08138-FA24

Grösse: DN 80 (3")

Material: Aluminium

Antrieb: Pneumatik, doppeltwirkend

Lagemelder Signal: Ja

Steuerventil: Nein

Flansch: DIN centering ring

Maßgeschneiderte Lösung

Spezifizieren Sie Ihre individuelle Lösung.

Wenn Sie Ihre Spezifikation bereits vorliegen haben, laden Sie diese bitte hoch und senden Sie sie an uns. Wir senden Ihnen gerne ein Angebot zu.
